产品详情
产品特性：
● 单筒夹夹持.夹座本体精度0.005,工件重复夹持精度为≤0.08mm。
● 最高使用压力为20kg/cm²,最高转速1500rpm/min。

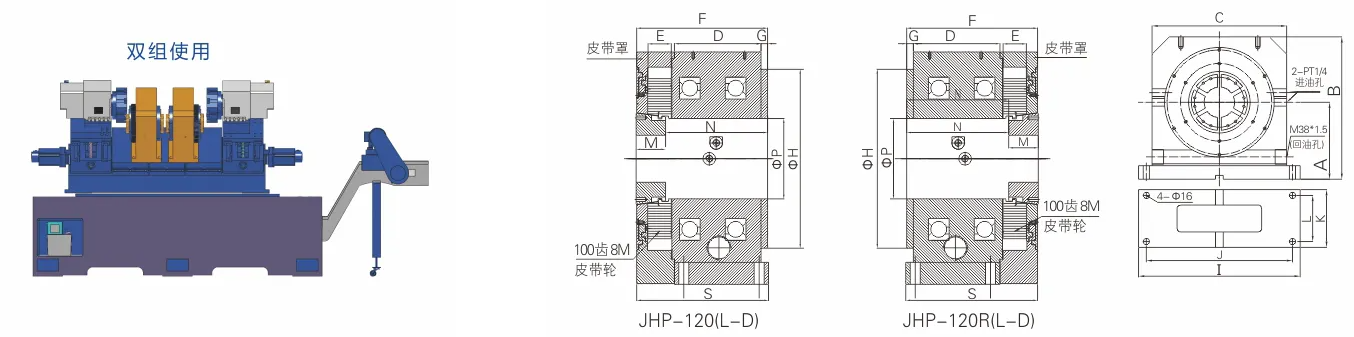

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：156cm²活塞向左运动,工件被夹紧,活塞行程：6mm
● 同步带轮：100-8M-35-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位.
● 复合防水机构设计确保防水性能
产品运用：
● 两端旋削专机、心轴、轴套管类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 95mm长以内的短工件双面加工.可支持自动送料(轴套塞销等)
● 超过600mm以上长度工件的双主轴夹持两面加工.（见图例）
产品型号
产品参数
产品型号 | 产品参数 | |||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | N | P | 最大通孔 | 适配筒夹 | |
JHP-120（L-D） | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 47 | 163 | 128 | 120 | NGT-145T |
JHP-120（M-D） | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 47 | 73 | 160 | 120 | NGT-145T |
JHP-120（R-D） | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 47 | 163 | 128 | 120 | NGT-145T |
产品型号 | 产品参数 | |||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | N | P | 最大通孔 | 适配筒夹 | |
JHP-120（L-D） | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 47 | 163 | 128 | 120 | NGT-145T |
JHP-120R（L-D） | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 47 | 163 | 128 | 120 | NGT-145T |
