产品详情
产品特性：
● 双筒夹夹持,夹座本体精度0.01mm,工件重复夹持精度为≤0.05mm。
● 最高使用压力为20kg/cm²,最高转速≤1000rpm/min。

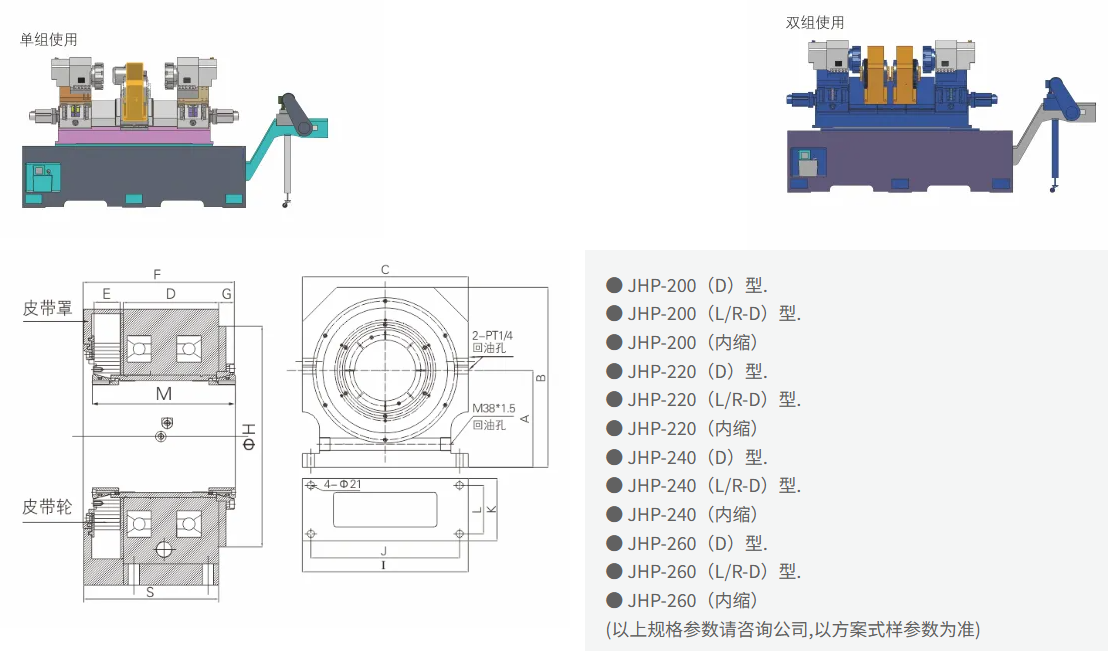

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：190-245cm²活塞向左运动,工件被夹紧,活塞行程：10mm
● "0"位同心基准确保同心度.
● 复合防水机构设计确保防水性能
● 可根据工件及加工制作不同夹持方式
产品运用：
● 两端旋削专机、心轴、轴套管、电机壳、定子、汽车后桥、印刷机滚筒、曲轴等加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 参数栏“M”所标长度以上尺寸双头夹持的工件双面加工.可支持自动送料
产品型号
产品参数
产品型号 | 产品参数 | |||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | 加延长套最长夹持长度 | 最大通孔 | 皮带轮齿数 | 适配筒夹 | |
JHP-200(270) | 270 | 510 | 480 | 180 | 49 | 269 | 30 | 416 | 480 | 430 | 180 | 140 | 255 | 270 | 520 | 200 | 84齿-14M | ER-200/C-200 |
JHP-220(320) | 280 | 540 | 520 | 200 | 50 | 291 | 30 | 454 | 520 | 470 | 200 | 160 | 279 | 320 | 570 | 220 | 84齿-14M | ER-220/C-220 |
JHP-240(290) | 310 | 600 | 580 | 210 | 50 | 299 | 17 | 498 | 580 | 530 | 210 | 170 | 288 | 290 | 540 | 240 | 94齿-14M | ER-240/C-240 |
JHP-260(300) | 320 | 620 | 600 | 210 | 51 | 304 | 20 | 484 | 600 | 550 | 210 | 170 | 289 | 300 | 550 | 260 | 100齿-14M | ER-260/C-260 |
JHP-300(320) | 360 | 690 | 660 | 230 | 56 | 335 | 24 | 524 | 660 | 610 | 230 | 180 | 314 | 320 | 570 | 300 | 110齿-14M | ER-300/C-300 |
