产品详情
产品特性：
● 双筒夹夹持,夹座本体精度0.005mm,工件重复夹持精度为≤0.03mm。
● 最高使用压力为20kg/cm²,最高转速1500rpm/min。

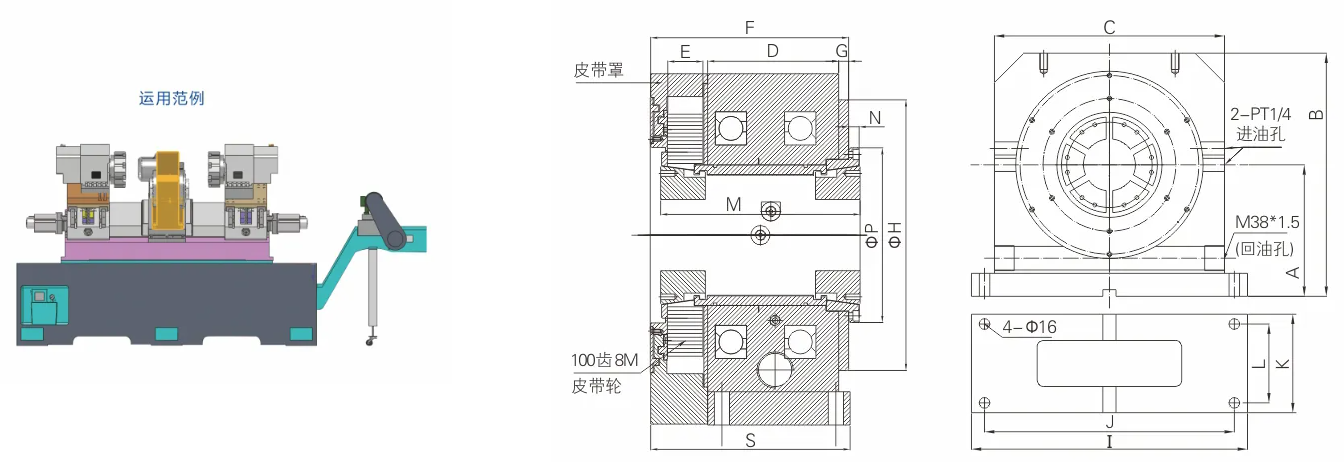

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：156cm²活塞向左运动,工件被夹紧,活塞行程：12mm
● 同步带轮：100-8M-35-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位.
● 复合防水机构设计确保防水性能
产品运用：
● 两端旋削专机、心轴、轴套管、电机壳、定子类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 210mm长以上双头夹持的工件双面加工.可支持自动送料
产品型号
产品参数
产品型号 | 产品参数 | ||||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | N | P | 加延长套最长夹持长度 | 最大通孔 | 适配筒夹 | |
JHP-120(210) | 200 | 370 | 350 | 138 | 37 | 209 | 11 | 285 | 420 | 380 | 150 | 120 | 210 | 210 | 11 | 184 | 460 | 120 | NGT-145T |
JHP-120(280) | 200 | 370 | 350 | 202 | 37 | 273 | 11 | 285 | 420 | 380 | 202 | 180 | 262 | 280 | 15 | 186 | 530 | 120 | NGT-145T |
JHP-120(335) | 200 | 370 | 350 | 260 | 37 | 329 | 9 | 285 | 420 | 380 | 260 | 210 | 320 | 335 | 14 | 186 | 585 | 120 | NGT-145T |
