产品详情
产品特性：
● 双筒夹夹持,夹座本体精度0.005mm,工件重复夹持精度为≤0.03mm。
● 最高使用压力为20kg/cm²,最高转速2000rpm/min。

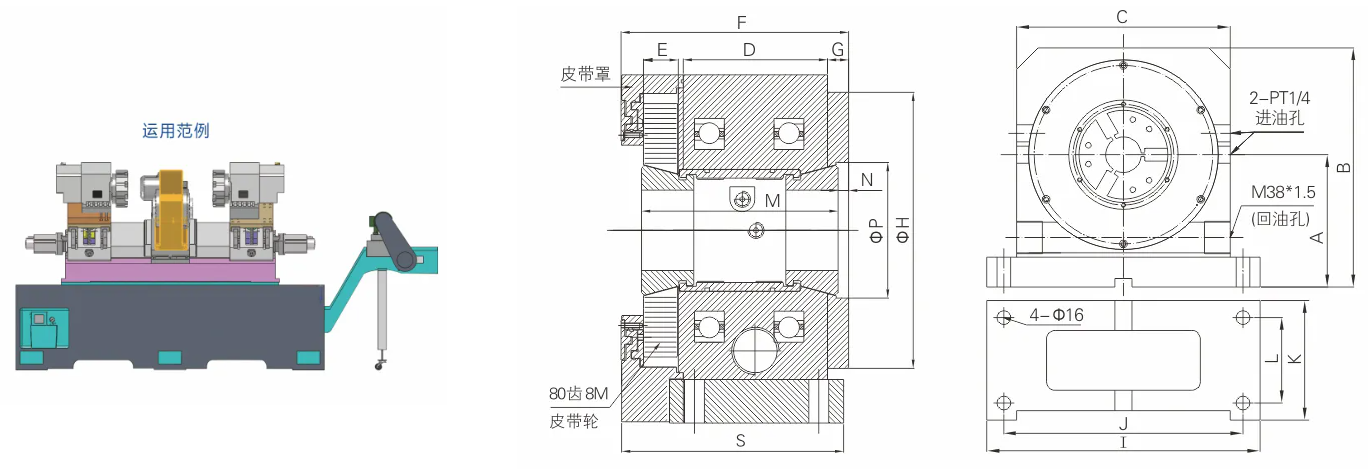

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：116cm²活塞向左运动,工件被夹紧,活塞行程：6mm
● 同步带轮：80-8M-25-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位.
● 复合防水机构设计确保防水性能
产品运用：
● 两端旋削专机、心轴、轴套管类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 180mm长以上双头夹持的工件双面加工.可支持自动送料
产品型号
产品参数
产品型号 | 产品参数 | ||||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | N | P | 加延长套最长夹持长度 | 最大通孔 | 适配筒夹 | |
JHP-72(158) | 155 | 280 | 250 | 116 | 27 | 183 | 17 | 222 | 320 | 280 | 140 | 100 | 179 | 158 | 9 | 109 | 308 | 72 | NGT-105T |
JHP-72(198) | 155 | 280 | 250 | 166 | 27 | 223 | 7 | 222 | 320 | 280 | 190 | 150 | 229 | 198 | 9 | 109 | 348 | 72 | NGT-105T |
JHP-72(238) | 155 | 280 | 250 | 196 | 27 | 263 | 7 | 222 | 320 | 280 | 317 | 180 | 256 | 238 | 9 | 109 | 388 | 72 | NGT-105T |
JHP-72(288) | 155 | 280 | 250 | 256 | 27 | 313 | 7 | 222 | 320 | 280 | 256 | 220 | 306 | 288 | 9 | 109 | 438 | 72 | NGT-105T |
