JHP-32d型单筒夹型双向主轴

立即咨询

产品详情

产品特性：
● 单筒夹夹持.夹座本体精度0.005mm,工件重复夹持精度为≤0.05mm。
● 最高使用压力为20kg/cm2;，最高转速3000rpm/min。
● 夹座的装配见图，可按需求设计水平、≤45°、90°安装。
● 活塞面积：138cm2; 活塞向左运动，工件被夹紧，活塞行程：4mm。
● 同步带轮：72-8M-25-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位。
● 复合防水机构设计确保防水性能

产品运用：
● 两端旋削专机、心轴、轴套管类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 80mm长以内的短工件双面加工.可支持自动送料（轴套小活塞销等）

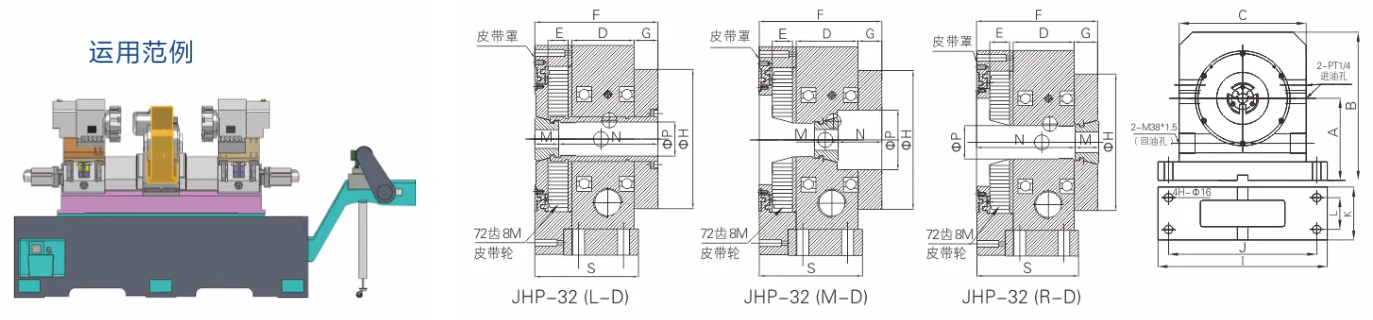

● 超过500mm以上长度工件的双主轴夹持两面加工。（见图例）

产品型号

产品参数

产品型号	产品参数
产品型号	A中心高	B	C	D	E	F	G	H	I	J	K	L	M(夹持长度)	N	S	P	最大通孔	适配筒夹
JHP-32（L-D）	155	280	240	83	26	163	32	185	320	280	100	60	32	133	137	46	32	NGT-60T
JHP-32（M-D）	155	280	240	83	26	163	32	185	320	280	100	60	32	59	137	80	32	NGT-60T
JHP-32（R-D）	155	280	240	83	26	163	32	185	320	280	100	60	32	133	139	46	32	NGT-60T

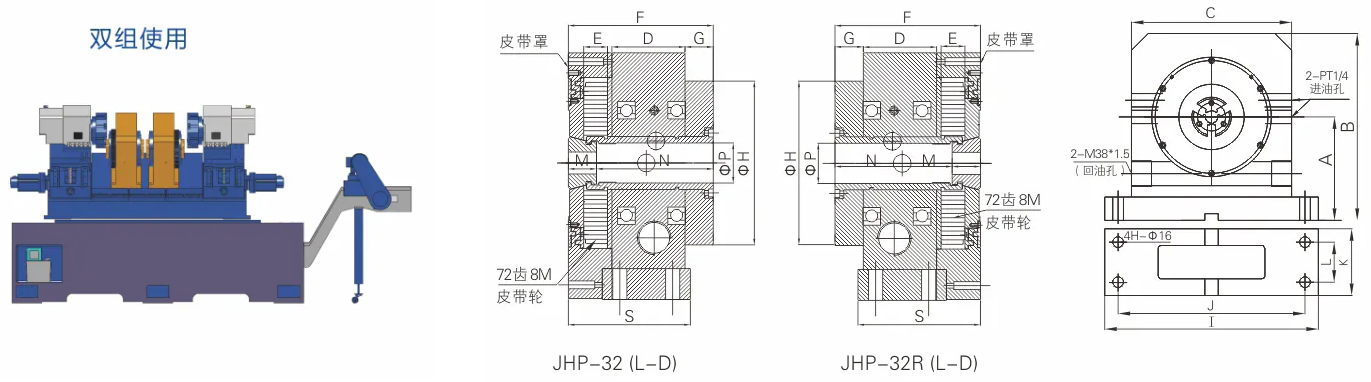

产品型号	产品参数
产品型号	A中心高	B	C	D	E	F	G	H	I	J	K	L	M(夹持长度)	N	S	P	最大通孔	适配筒夹
JHP-32（L-D）	155	280	240	83	26	163	32	185	320	280	100	60	32	133	137	46	32	NGT-60T
JHP-32R（L-D）	155	280	240	83	26	163	32	185	320	280	100	60	32	133	139	46	32	NGT-60T
