产品详情
适用于固定式非旋转类
● 快速、坚固
● 使用寿命长，防水防尘性能强
● 轻松控制两端及平行度
● 可加工多段尺寸，降低设备成本
● 使用单动磨床替代CNC多段同时加工
● 需配备后间隙槽拉杆驱动器
● 适用于CNC铣床、金刚石机床等非标夹具，可作为多台双工位夹具进行划线作业
● 适用于精密工件的机加

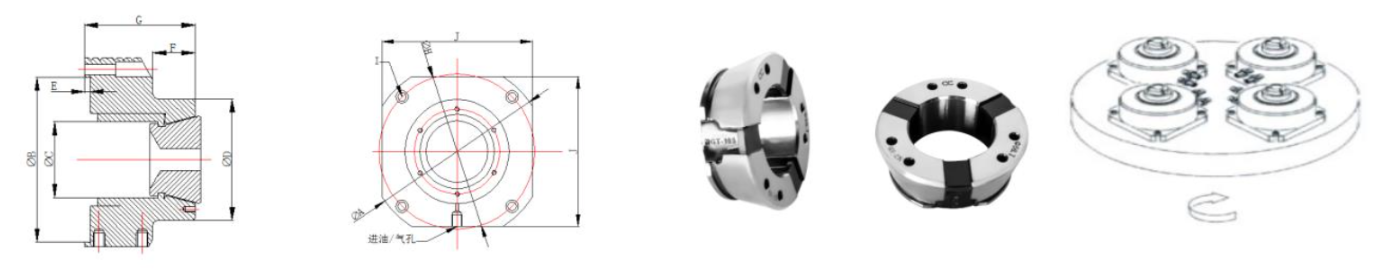

产品型号
产品参数
| Product Model | Product Parameters | ||||||
| A | B | C | D | E | F | G | |
| JH/AS-HBG42 | 185 | 150 | 45 | 110 | 5 | 38.5 | 100.5 |
| JH/AS-HBG52 | 185 | 150 | 55 | 110 | 5 | 38.5 | 100.5 |
| JH/AS-HBG65 | 185 | 150 | 65 | 130 | 5 | 38.5 | 100.5 |
| Product Model | Product Parameters | ||||||
| H | I | J | Drive method | Working pressure | Clamping stroke | Type of | |
| kg/cm2 | mm | gripper used | |||||
| JH/AS-HBG42 | 164 | 4-M8 | 158 | Air/oil pressure | 2～20 | 0.5 | HAINBUCH 42 |
| JH/AS-HBG52 | 164 | 4-M8 | 158 | Air/oil pressure | 2～20 | 0.5 | HAINBUCH 52 |
| JH/AS-HBG65 | 164 | 4-M8 | 158 | Air/oil pressure | 2～20 | 0.5 | HAINBUCH 65 |
