产品详情
产品特点：
● JAR回油箱是一款高性能单活塞气压旋转缸产品
● 提供强劲的活塞推力/拉力，且漏气量极小
● 专为驱动数控小型三爪或管夹头而设计
● 以气压驱动前切屑，提供前推前两种工作方式。
● 气压旋转缸高速工作时缸体不会发热。
● 气源中断工件不会脱落，设有自锁功能
● 采用气浮原理，轴承寿命长，使用不费力
产品应用：
● 最大孔径∮63（参考主轴尾管选择配置孔径）
● 安装方式为主轴尾管直接安装
● 中小型数控车床常用的酸洗驱动器配置
● 传统机床的驱动器更简单快捷。
● 活塞行程设计可增大至20mm
● 最高转速4000rpm/min

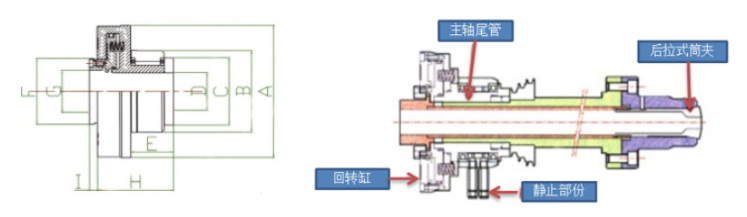

产品型号
产品参数
| Product Model | Product Parameterss | ||||||
| A | B | C | D | E | F | G | |
| JAR32 | ∮176 | ∮109 | ∮90 | ∮30-∮52 | 56 | ∮88 | ∮56 |
| JAR60 | ∮176 | ∮118 | ∮100 | ∮52-∮63 | 60 | ∮88 | ∮56 |
| Product Model | Product Parameterss | ||||||
| H | I | Piston stroke | Maximum tension | Working pressure | Maximum speed | Weight | |
| rpm/min | |||||||
| JAR32 | 100 | 14 | 4mm | 1530kgf | 3-8kg/cm2 | 4000 | 6.8kg |
| JAR60 | 105 | 14 | 4mm | 1500kgf | 3-8kg/cm2 | 4000 | 6.6kg |
| 注：气压回转缸直接按主轴衬套（D）制造，购买前需告知品牌或提供衬套外形尺寸 | |||||||
以上产品数据仅供参考，可根据工件需求进行更改。可根据工件及加工需求，定制各种非标产品。
■ 产品持续改进，本目录参数如有变更，请咨询我公司。最终确认参数以最终确认参数为准！
