产品详情
● 全钢设计
● 采用标准主轴鼻端连接
● 增设管夹，前后旋转气缸驱动
● 安装简便，精度更高，操作更便捷
● 后拉式管夹，增加轴向定位，工件不移动位置
● 管夹内0.2mm的喷溅划痕

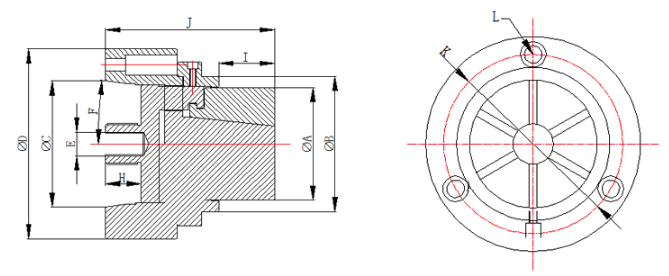

产品型号
产品参数
| Product Model | Product Parameters | |||||||||
| A | B | C | E | F | H | I | J | K | L | |
| JBNR50-70 | φ50-70 | φ60-80 | φ82.56 | M20*2 | 7.125° | 25-35 | 10-40 | 142.5 | φ104.8 | 3-M10 |
| Counterbore | ||||||||||
| JBNT70-95 | φ70-95 | φ80-105 | φ106.38 | M20*2 | 7.125° | 25-35 | 10-40 | 142.5 | φ133.4 | 3-M10 |
| Counterbore | ||||||||||
| JBNT95-125 | φ95-125 | φ65-85 | φ139.72 | M20*2 | 7.125° | 25-35 | 10-40 | 142.5 | φ171.5 | 6-M10 |
| Counterbore | ||||||||||
