产品详情
产品特点：
R系列径向伺服动力刀塔以SLT伺服刀塔为基础，辅以组合式径向动力模块，布局紧凑，结构合理。
三片式精密端面齿盘及液压锁紧装置，定位精度高，刚性强，可靠性高。
刀具动力由独立动力电机提供，扭矩大，噪音低。模块化接口，适配各种伺服电机。
每个工位可配备一个动力刀架，仅在该工位提供动力。可采用符合斗山公司标准的BMT刀架，
联轴器接口符合DIN1809标准。
产品型号
产品参数

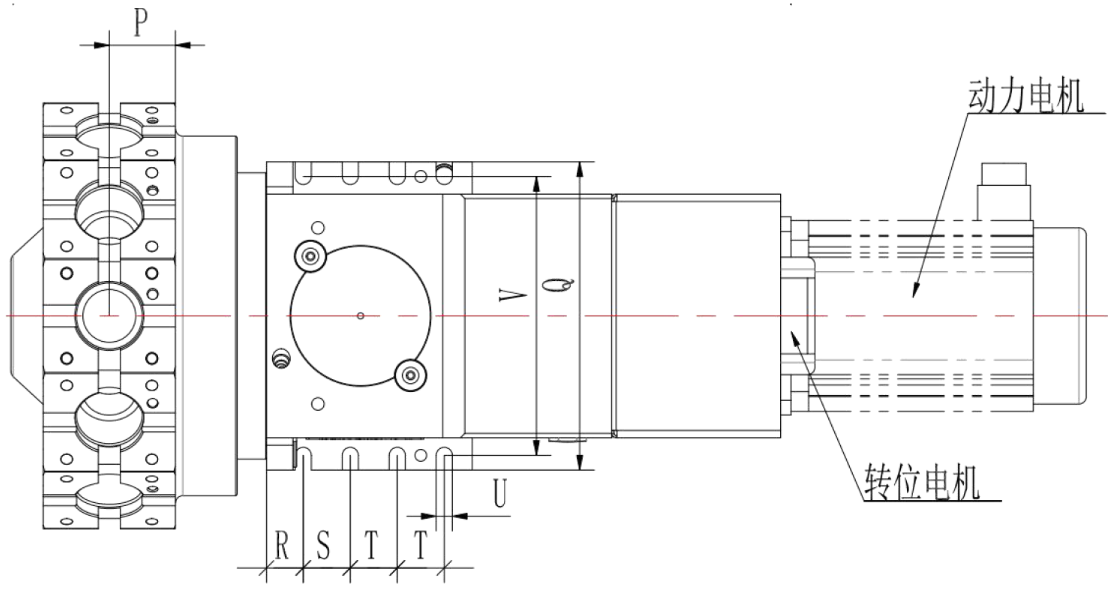

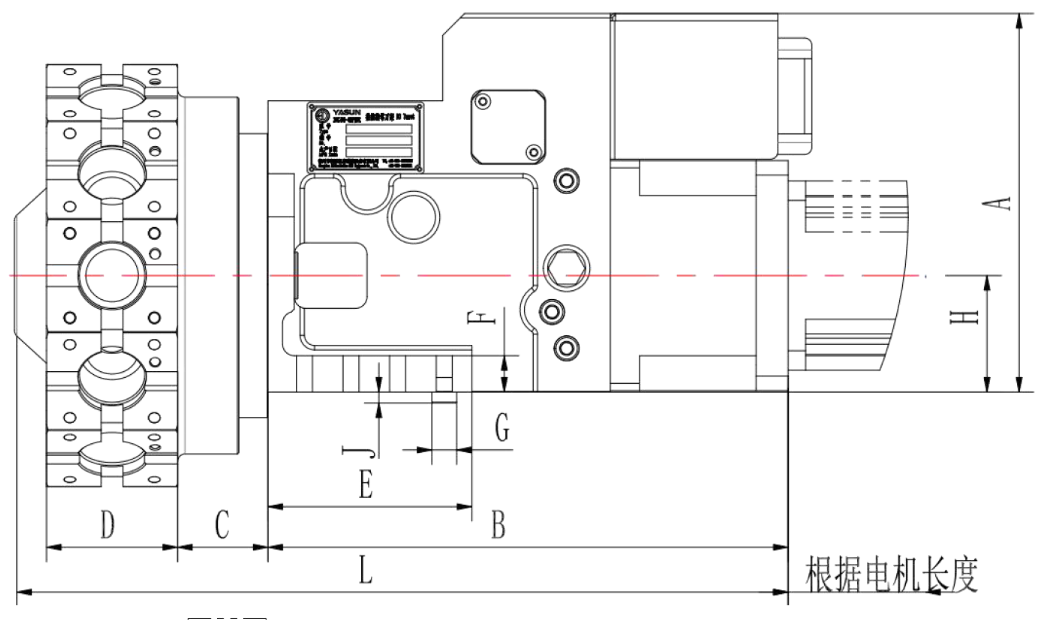

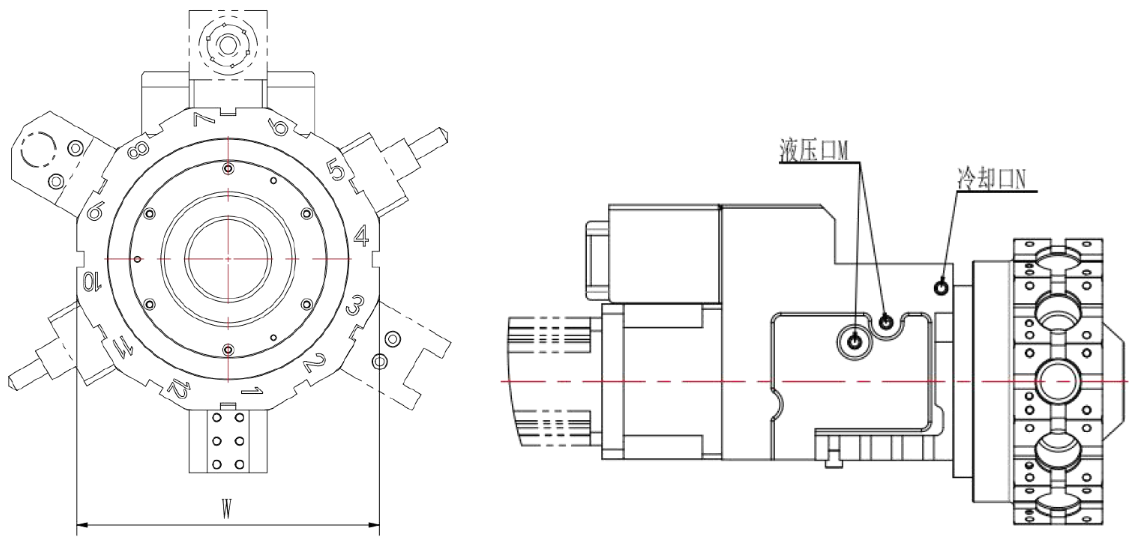

| Model | Dimension | ||||||||||||||||||||||||||||||||||||||||||||||||||
| H | BMT | A | B | C | D | E | F | G | J | K | L | M | N | P | Q | R | S | T | U | V | W | ||||||||||||||||||||||||||||||
| R63A-**C | 63 | 40 | 225 | 350 | 75 | 75 | 135 | 20 | Φ15 | 7.5 | 520 | PT1/4 | PT1/4 | 37.5 | 185 | 24 | 30 | 30 | 8- 11 | 165 | 240 | ||||||||||||||||||||||||||||||
| 45 | 62.5 | 90 | 520 | 45 | 290 | ||||||||||||||||||||||||||||||||||||||||||||||
| R80A-**C | 80 | 45 | 260 | 357 | 62 | 90 | 140 | 25 | Φ17 | 7.5 | 530 | PT1/4 | PT1/4 | 45 | 210 | 25 | 32 | 32 | 8- 11 | 190 | 290 | ||||||||||||||||||||||||||||||
| 55 | 71 | 100 | 543 | 50 | 340 | ||||||||||||||||||||||||||||||||||||||||||||||
| R100A-**C | 100 | 55 | 300 | 378 | 68 | 100 | 170 | 30 | Φ20 | 9 | 559 | PT3/8 | PT3/8 | 50 | 250 | 34 | 40 | 30 | 8- 13 | 220 | 340 | ||||||||||||||||||||||||||||||
| 65 | 80 | 110 | 597 | 55 | 380 | ||||||||||||||||||||||||||||||||||||||||||||||
| R125A-**C | 125 | 65 | 330 | 392 | 84 | 110 | 190 | 35 | Φ26 | 9 | 615 | PT3/8 | PT3/8 | 55 | 310 | 30 | 44 | 43 | 8- 17 | 280 | 380 | ||||||||||||||||||||||||||||||
