产品详情

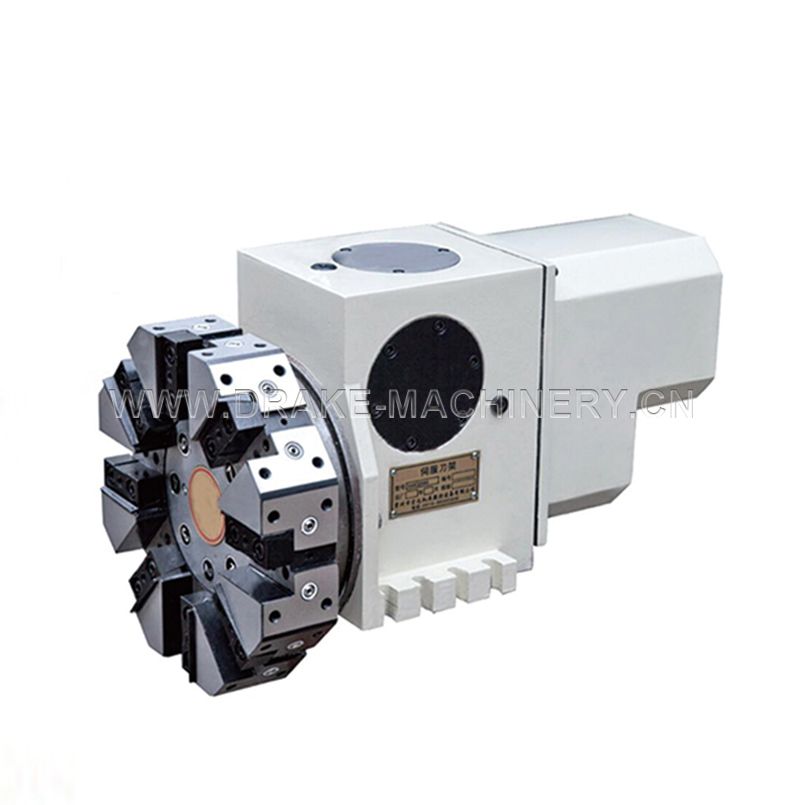

单向选刀，非接触式传动，齿轮式定位精确，凸轮锁紧式，结构紧凑可靠，适用于C6140以下各类车床
产品型号
产品参数

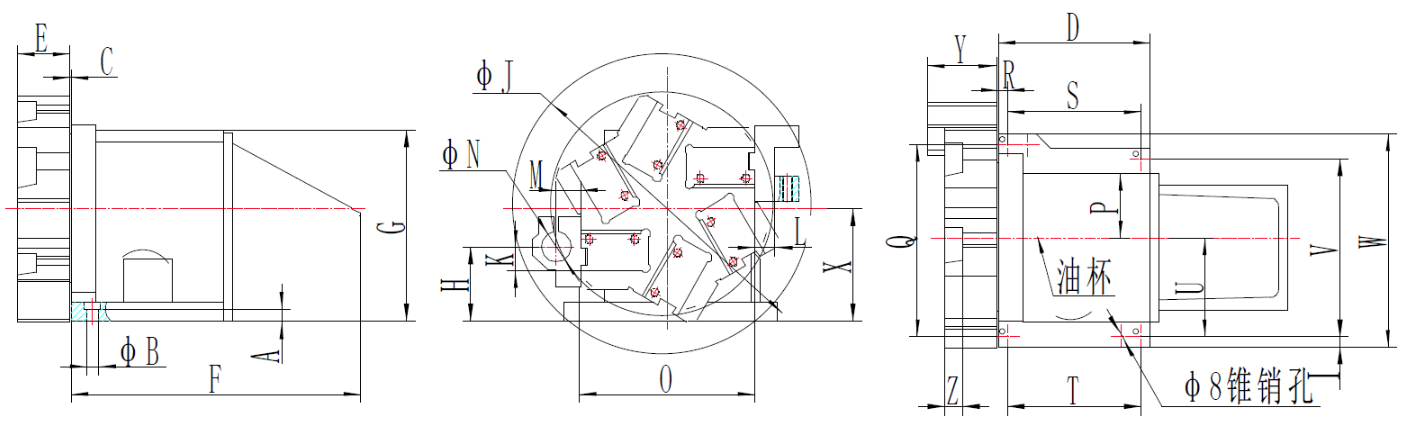

| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | A | B | C | D | E | F | G | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z | |||||||||||||||||||||||||||||
| WD100*-6 | 59 | 10 | 11 | 3 | 133 | 37 | 279 | 172 | 10 | 251 | 16 | 21 | 15 | 20 | 130 | 45 | 144 | 38 | 80 | 106 | 89 | 144 | 164 | 100 | 45 | 16 | ||||||||||||||||||||||||||||
| WD118-6 | 78 | 15 | 11 | 3 | 160 | 55 | 305 | 200 | 13 | 323 | 25 | 17 | 25 | 25 | 184 | 67 | 200 | 10 | 140 | 140 | 103 | 185 | 224 | 118 | 73 | 20 | ||||||||||||||||||||||||||||
| *: This type only has 6 stations | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N: is the maximum self-boring diameter; please consult separately for the dimensions of 8-station, rear-mounted and non-standard cutterheads. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | changing time(s) | Max.allowable torque(Nm) | The max bias torque(Nm) | Repeatability accuracy （ mm ） | Indexding accuracy | Motor power (w) | Motor speed (r/min) | Net weight (kg) | ||||||||||||||||||||||||||||||||||||||||||||||
| 60° | 120° | 300° | axial | tangential | ||||||||||||||||||||||||||||||||||||||||||||||||||
| WD100-6 | 1.5 | 2 | 3.5 | 600 | 600 | 8 | ＜0.005 | ±7'' | 60 | 1400 | 25 | |||||||||||||||||||||||||||||||||||||||||||
| WD118-6 | 1.5 | 2 | 3.5 | 1200 | 1200 | 10 | ＜0.005 | ±7'' | 120 | 1400 | 40 | |||||||||||||||||||||||||||||||||||||||||||
