产品详情

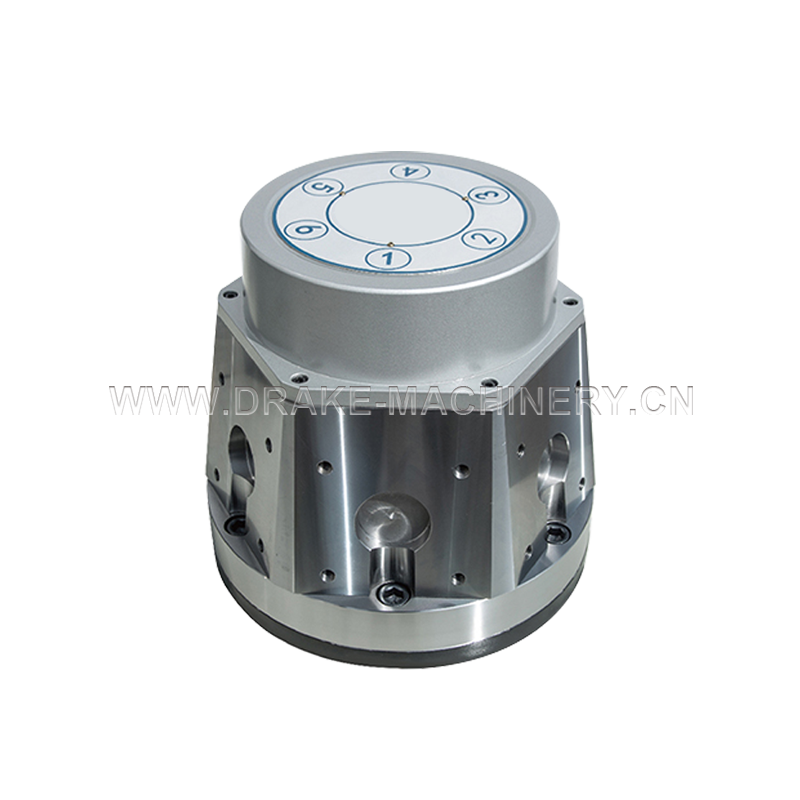

HAK25系列数控刀塔采用三片式端面齿式联轴器精密分度机构、大丝杠锁紧和内置电机结构。该刀塔结构紧凑、精度高、切削力承受能力强，可一次性完成多道工序加工。是数控立式车床及大型数控车床的关键配套设备。
1. 选择刀塔型号时，应确认各项参数。根据加工工序数量及复杂程度选择刀位数量。
2. 根据机床型号和切削力选择刀具规格。根据机床切削方向选择前置刀塔或后置刀塔。
3. 卧式刀塔镗刀座安装完成后，根据镗杆尺寸自行镗孔内孔，并做好相应标记。后续安装时，刀具应固定在原位置。
4. 刀具伸出上壳体的距离通常不大于上壳体尺寸的2/3。如超过此限值，请在订货时注明。
5. 刀塔运转时，禁止用手或其他物品触摸，以免造成伤害或损坏。
6. 客户如有特殊要求或参数变更，请提供相关数据并与我公司联系。
产品型号
产品参数
| Model/Data | Station number | Motor torque（Nm） | Max.tangential torque(N·m) | Repeatability accuracy(") | Time of changing tool and lock(s) | |||||||||
| 60º | 90º | |||||||||||||
| HAK25320 | 4 | 6 | 5 | 2000 | ±2 | 6.8 | 7 | |||||||

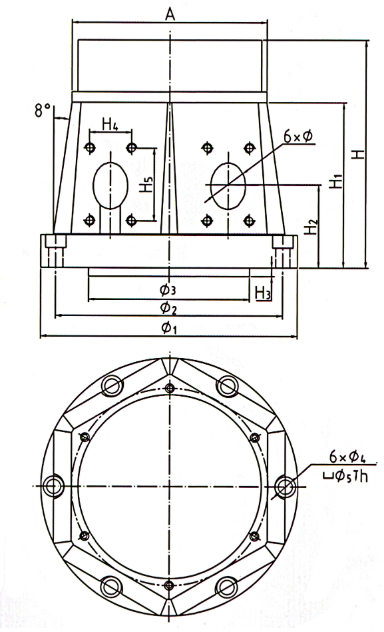

| Model/Dim | A | H | H1 | H2 | H3 | H4 | H5 | φ | φ1 | φ2 | φ3 | φ4 | φ5 | h |
| HAK25320 | 280 | 305 | 210 | 95.5 | 10 | 92 | 92 | φ55 | φ340 | φ310 | φ180 | φ18 | φ26 | 17 |
