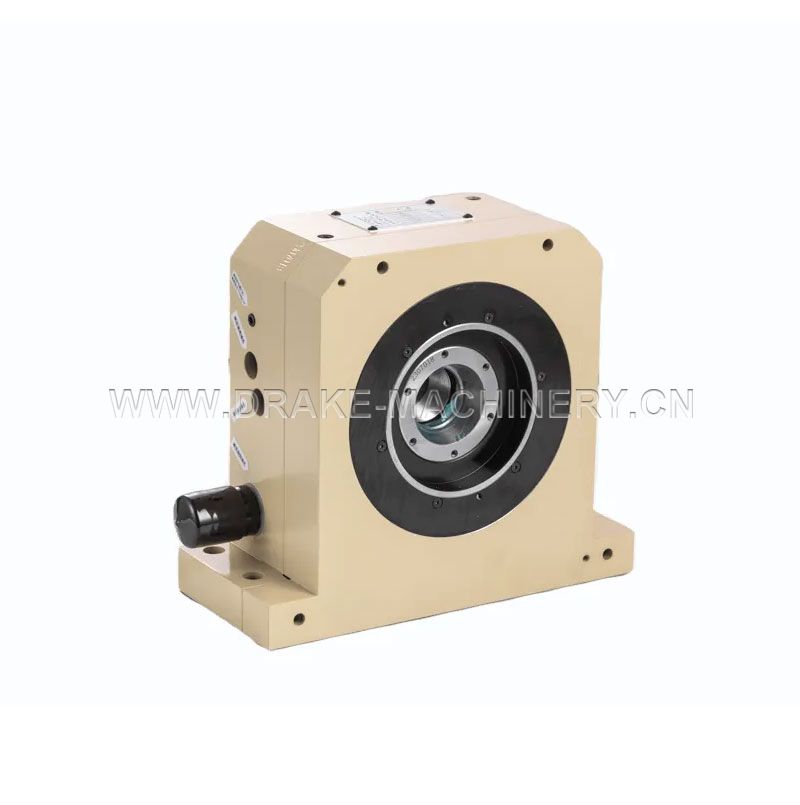

JHP-72(内缩型)双筒夹型双向主轴

立即咨询下一款产品

产品详情

产品特性:
● 双筒夹夹持,夹座本体精度0.005mm,工件重复夹持精度为≤0.03mm。
● 最高使用压力为20kg/cm²,最高转速2000rpm/min。

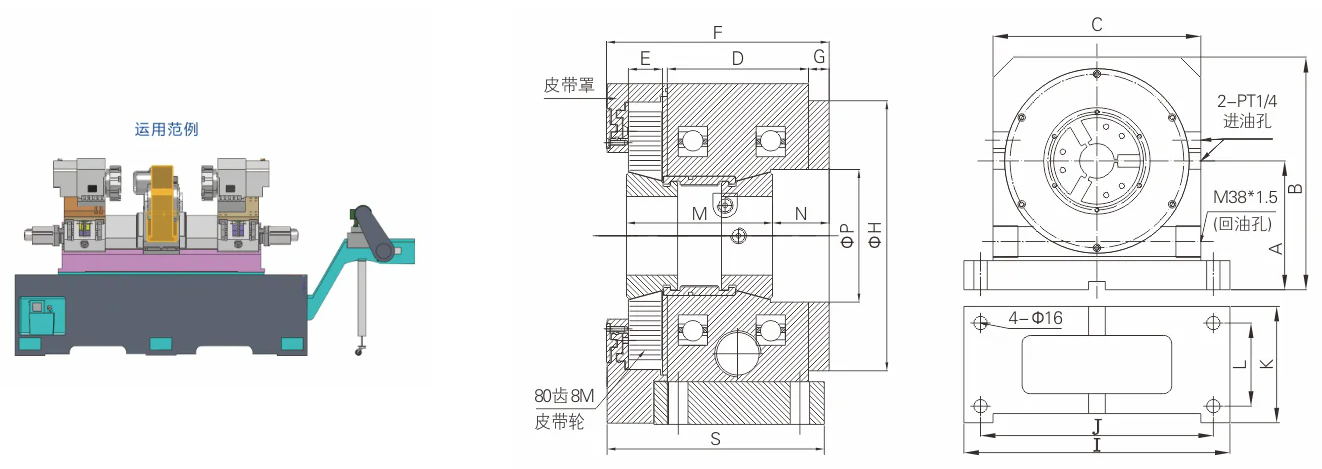

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：116cm²活塞向左运动,工件被夹紧,活塞行程：6mm
● 同步带轮：80-8M-25-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位.
● 复合防水机构设计确保防水性能

产品运用：
● 两端旋削专机、心轴、轴套管类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 90～160mm长以内双头夹持的短工件双面加工.可支持自动送料

产品型号

产品参数

产品型号	产品参数
产品型号	A中心高	B	C	D	E	F	G	H	I	J	K	L	S	M(夹持长度)	N	P	加延长套最长夹持长度	最大通孔	适配筒夹
JHP-72（90）	155	280	250	116	27	183	17	222	320	280	140	100	179	90	77	109	/	72	NGT-105T
JHP-72（100）	155	280	250	116	27	183	17	222	320	280	140	100	179	100	67	109	200	72	NGT-105T
JHP-72（110）	155	280	250	116	27	183	17	222	320	280	140	100	179	110	57	109	210	72	NGT-105T
JHP-72（120）	155	280	250	116	27	183	17	222	320	280	140	100	179	120	47	109	220	72	NGT-105T
JHP-72（130）	155	280	250	116	27	183	17	222	320	280	140	100	179	130	37	109	230	72	NGT-105T
JHP-72（140）	155	280	250	116	27	183	17	222	320	280	140	100	179	140	27	109	240	72	NGT-105T
JHP-72（150）	155	280	250	116	27	183	17	222	320	280	140	100	179	150	17	109	250	72	NGT-105T
