产品详情
产品特性：
● 双筒夹夹持,夹座本体精度0.005mm,工件重复夹持精度为≤0.05mm。
● 最高使用压力为20kg/cm²,最高转速≤1000rpm/min。

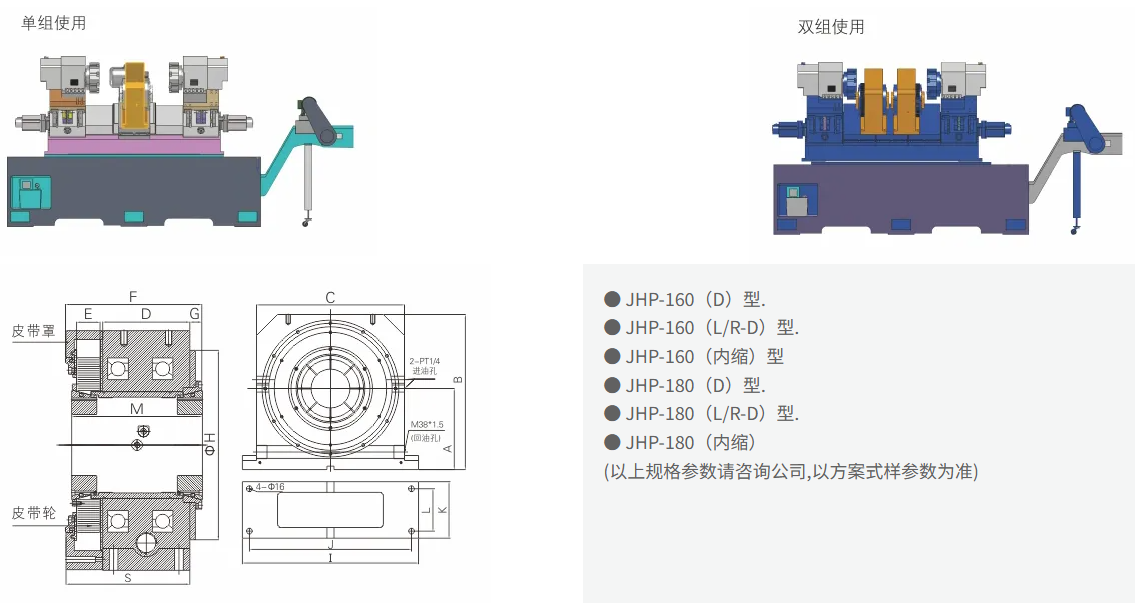

● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：190-245cm²活塞向左运动,工件被夹紧,活塞行程：10mm
● "0"位同心基准确保同心度.
● 复合防水机构设计确保防水性能
● 可根据工件及加工制作不同夹持方式
产品运用：
● 两端旋削专机、心轴、轴套管、电机壳、定子、汽车后桥、印刷机滚筒、曲轴等加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 参数栏“M”所标长度以上尺寸双头夹持的工件双面加工.可支持自动送料
产品型号
产品参数
产品型号 | 产品参数 | |||||||||||||||||
A中心高 | B | C | D | E | F | G | H | I | J | K | L | S | M(夹持长度) | 加延长套最长夹持长度 | 最大通孔 | 皮带轮齿数 | 适配筒夹 | |
JHP-160(240) | 230 | 440 | 420 | 160 | 43 | 238 | 10 | 348 | 500 | 460 | 160 | 120 | 228 | 240 | 490 | 160 | 126齿-8M | ER-160/C-160 |
JHP-160(330) | 230 | 440 | 420 | 250 | 52 | 324 | 4 | 348 | 500 | 460 | 250 | 210 | 320 | 330 | 580 | 160 | 126齿-8M | ER-160/C-160 |
JHP-180(260) | 260 | 490 | 455 | 180 | 39 | 257 | 13 | 395 | 555 | 505 | 180 | 120 | 244 | 260 | 510 | 180 | 132齿-8M | ER-180/C-180 |
