JHP-72(D)型单筒夹型双向主轴夹座.双头车主轴夹座

立即咨询下一款产品

产品详情

产品特性：
● 单筒夹夹持.此夹座本体精度0.005,工件重复夹持精度为≤0.05mm。
● 最高使用压力为20kg/cm²,最高转速2000rpm/min。
● 夹座的装配见图,可按需求设计水平、≤45°、90°安装，
● 活塞面积：116cm²活塞向左运动,工件被夹紧,活塞行程：4mm
● 同步带轮：80-8M-25-BS
● "0"位同心基准确保同心度.让刀式设计轻松解决短工件进刀避位.
● 复合防水机构设计确保防水性能

产品运用：
● 产品应用：两端旋削专机、心轴、轴套管类加工.广泛应用于汽车类、机电类等涉及轴类应用的制造行业.轴管类加工的专用工具
● 90mm长以内的短工件双面加工.可支持自动送料(轴套塞销等)

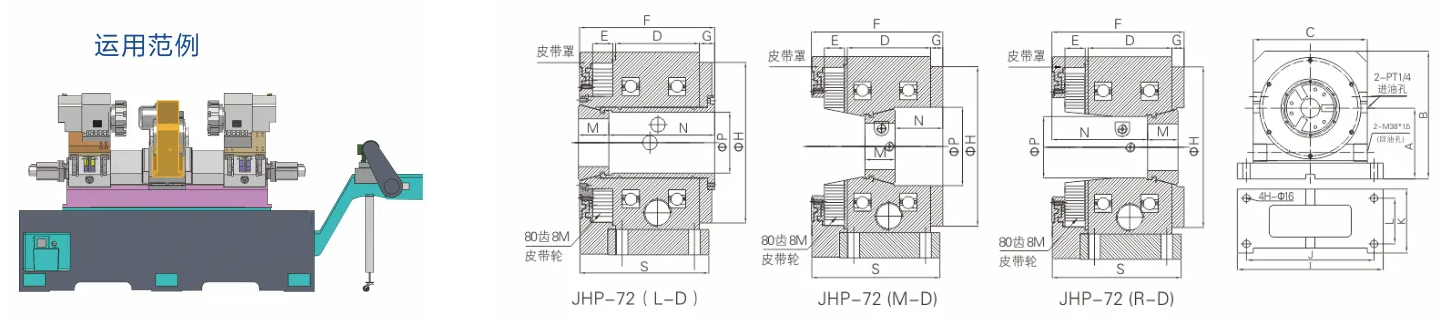

● 超过600mm以上长度工件的双主轴夹持两面加工.（见图例）

产品型号

产品参数

产品型号	产品参数
产品型号	A中心高	B	C	D	E	F	G	H	I	J	K	L	S	M(夹持长度)	N	P	最大通孔	适配筒夹
JHP-72（L-D）	155	280	250	116	27	185	21	222	320	280	140	100	179	42	145	84	72	NGT-105T
JHP-72（M-D）	155	280	250	116	27	183	17	222	320	280	140	100	179	42	67	109	72	NGT-105T
JHP-72（R-D）	155	280	250	116	27	183	17	222	320	280	140	100	179	42	132	84	72	NGT-105T

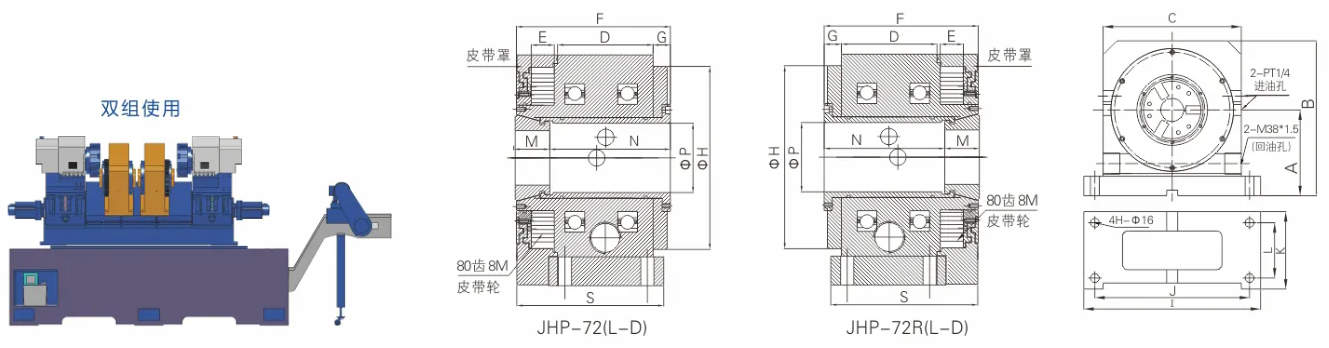

产品型号	产品参数
产品型号	A中心高	B	C	D	E	F	G	H	I	J	K	L	S	M(夹持长度)	N	P	最大通孔	适配筒夹
JHP-72（L-D）	155	280	250	116	27	185	21	222	320	280	140	100	179	42	145	84	72	NGT-105T
JHP-72R（L-D）	155	280	250	116	27	185	21	222	320	280	140	100	179	42	145	84	72	NGT-105T
