K4SL系列四爪双动动力卡盘具有两个独立的自定心机构。本产品为液压式2+2爪动力卡盘，采用双杆回转油缸驱动。2、4爪共同作用，连接油缸小活塞进行初定位；1、3爪共同作用，连接油缸大活塞进行终定位加固。适用于加工方形、矩形等零件，并可根据需求配备各种形式的法兰。
产品型号
产品参数
根据以下参数，找到符合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。
请留下您的电子邮件地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！
| Performance parameters | |||||||||
| Model/Specification | Wedge sleeve stroke（mm) | Jaw stroke（mm） | allowable tension（KN) | maximum clamping force（KN) | maximum speed（r.p.m) | Clamping range（mm) | |||
| 1+3 | 2+4 | 1+3 | 2+4 | ||||||
| K4SL-10 | 22 | 10 | 34 | 25 | 95 | 60 | 2000 | (34-254) | |
| K4SL-12 | 23 | 10.6 | 34 | 25 | 95 | 60 | 1800 | (50-304) | |
| K4SL-15 | 33 | 14 | 40 | 30 | 120 | 80 | 1500 | (60-381) | |
| K4SL-18 | 33 | 14 | 40 | 30 | 120 | 80 | 1200 | (60-450) | |
| K4SL-21 | 33 | 17.6 | 50 | 35 | 150 | 100 | 1000 | (120-530) | |
| K4SL-24 | 35 | 18.8 | 50 | 35 | 150 | 100 | 800 | (150-610) | |
| K4SL-32 | 35 | 18.8 | 80 | 60 | 180 | 120 | 550 | (200-810) | |
| K4SL-40 | 50 | 26.8 | 150 | 100 | 280 | 180 | 400 | (240-1000) | |
| K4SL-50 | 50 | 26.8 | 150 | 100 | 280 | 180 | 300 | (300-1250) | |

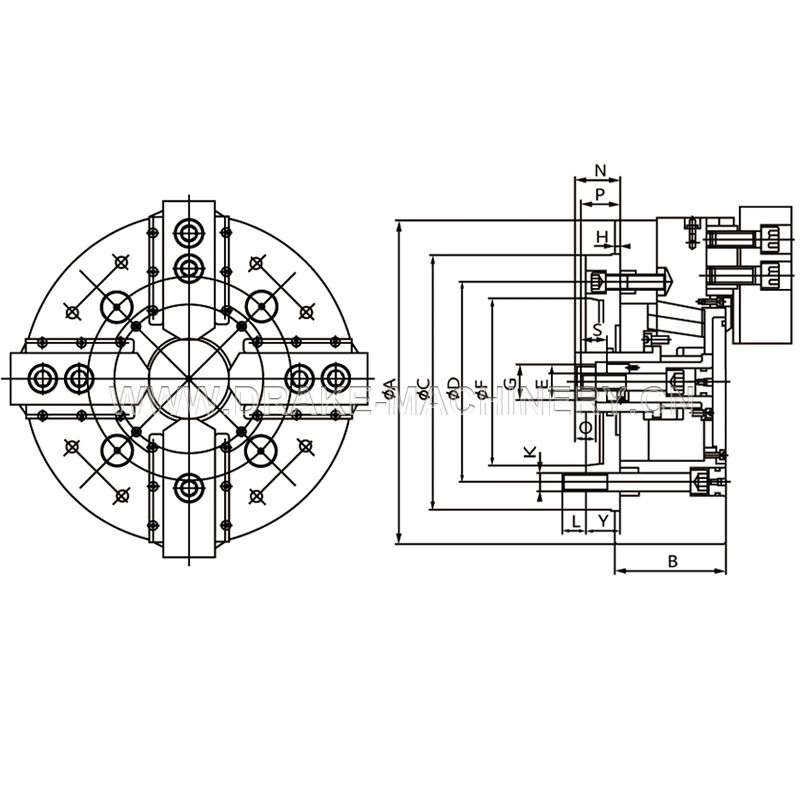

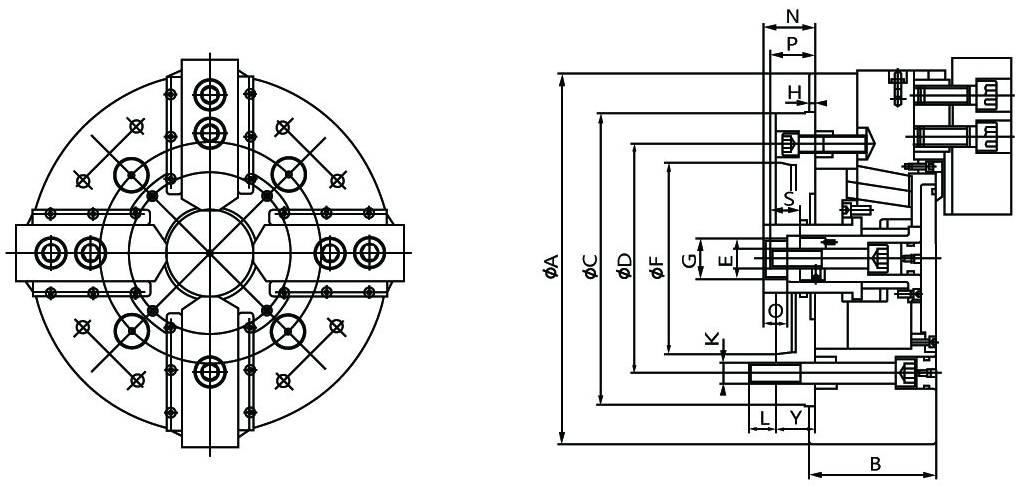

| Size parameters | ||||||||||||||||||
Model/ Specification | A | B | C (H6) | D | E | F | G | H | K | L | O | S | Y | N | P | |||
| MAX | MIN | MAX | MIN | |||||||||||||||
| K4SL-10 | 254 | 110 | 220 | 171.4 | M16 | 139.719 | M42×1.5 | 5 | 4-M16 | 24 | 25 | 25 | 28 | 72 | 50 | 52.5 | 30.5 | |
| K4SL-12 | 304 | 120 | 220 | 171.4 | M20 | 139.719 | M42×1.5 | 6 | 4-M16 | 24 | 25 | 25 | 28 | 73 | 50 | 54 | 31 | |
| K4SL-15 | 381 | 130 | 300 | 235 | M20 | 196.869 | M42×1.5 | 6 | 4-M20 | 27 | 25 | 30 | 40 | 86 | 53 | 78 | 45 | |
| K4SL-18 | 450 | 130 | 300 | 235 | M20 | 196.869 | M42×1.5 | 6 | 4-M20 | 27 | 25 | 30 | 40 | 86 | 53 | 78 | 45 | |
| K4SL-21 | 530 | 135 | 380 | 330.2 | M24 | 285.775 | M50×2 | 6 | 4-M24 | 31 | 32 | 37 | 50 | 64 | 31 | 33 | 0 | |
| K4SL-24 | 610 | 140 | 380 | 330.2 | M24 | 285.775 | M50×2 | 6 | 4-M24 | 31 | 32 | 37 | 50 | 66 | 31 | 33 | -2 | |
| K4SL-32 | 810 | 145 | 380 | 330.2 | M24 | 285.775 | M50×2 | 6 | 8-M24 | 31 | 32 | 37 | 50 | 66 | 31 | 33 | -2 | |
| K4SL-40 | 1000 | 180 | 520 | 436.6 | M30 | ─ | M65×2 | 8 | 8-M24 | 34 | 35 | 45 | 50 | 85 | 35 | 60 | 10 | |
| K4SL-50 | 1250 | 200 | 520 | 436.6 | M30 | ─ | M65×2 | 8 | 8-M24 | 36 | 35 | 45 | 50 | 85 | 35 | 60 | 10 | |
