产品详情
K4L系列断路器夹头适用于车床加工断路器缸体。我们可根据用户加工的工件专门设计专用卡爪，实现一套卡爪加工多种不同尺寸的工件。可根据需要安装油缸、液压站等，并可根据需求提供各种形式的法兰。
产品型号
产品参数
根据以下参数，找到符合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。
请留下您的电子邮件地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！
| Performance parameters | |||||||
| Model/Specification | Wedge sleeve stroke（mm) | Jaw stroke（mm） | Maximum push-pull force（KN) | maximum clamping force（KN) | maximum speed（r.p.m) | Equipped with oil cylinder | |
| K4L | 500 | 33 | 17.6 | 81 | 245 | 900 | SH200 |
| 630 | 38 | 20.3 | 81 | 245 | 700 | SH200 | |
| 800 | 40 | 21.4 | 81 | 245 | 500 | SH200 | |
| 910 | 57 | 30.5 | 92 | 276 | 400 | SH250 | |
| 1000 | 57 | 30.5 | 92 | 276 | 300 | SH250 | |

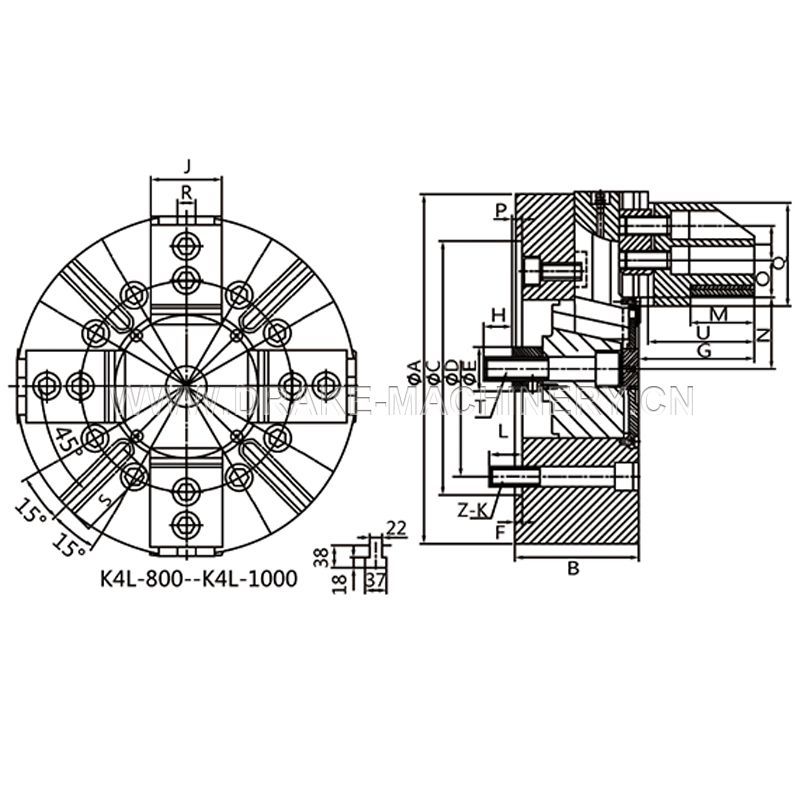

| Size parameters | |||||||||||||
| Model | A | B | C | D | E | F | G | H | I | J | Z-K | L | |
K4L | 500 | 500 | 130 | 380 | 330.2 | 60 | 6 | 248 | 62 | 43 | 100 | 4-M24 | 32 |
| 630 | 630 | 132 | 380 | 330.2 | 60 | 6 | 268 | 61 | 43 | 140 | 4-M24 | 36 | |
| 800 | 800 | 152 | 520 | 463.6 | 70 | 8 | 386 | 65 | 50 | 150 | 8-M24 | 38 | |
| 910 | 910 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| 1000 | 1000 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| Model/Spec | M | N | O | P | Q | R | S | T | U | comb teeth | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | |||||||||
K4L | 500 | 200 | 108.5 | 99.7 | 88 | 25 | 37 | 4 | 170 | 25 | 115 | M30 | 240 | 2.5*90° |
| 630 | 220 | 108.5 | 98.4 | 152 | 25 | 31 | -7 | 205 | 25 | 125 | M30 | 260 | 2.5*90° | |
| 800 | 340 | 158 | 147.3 | 129 | 32 | 45 | 5 | 204 | 30 | 215 | M36 | 380 | 3.0*60° | |
| 910 | 340 | 158.5 | 143.2 | 136.5 | 32 | 45 | -12 | 252 | 30 | 270 | M36 | 380 | 3.0*60° | |
| 1000 | 340 | 158.5 | 143.2 | 161.5 | 32 | 45 | -12 | 252 | 30 | 305 | M36 | 380 | 3.0*60° | |
