产品详情
KL系列立式车床卡盘适用于立式车床。盘体端部采用密封设计，防止铁屑、切削水等进入卡盘内部，延长卡盘使用寿命。也可根据用户特殊要求设计为三爪、四爪、六爪卡盘。并可根据需求配备各种形式的法兰。
产品型号
产品参数
根据以下参数，找到符合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。
请留下您的电子邮件地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！
| Performance parameters | |||||||
| Model | Wedge sleeve stroke （mm） | Jaw stroke （mm） | Maximum push-pull force （kn） | maximum clamping force （kn） | maximum speed （r.p.m） | Equipped with oil cylinder | |
K3L | 400 | 35 | 14.8 | 81 | 245 | 1600 | SH150 |
| 500 | 33 | 17.6 | 81 | 245 | 1200 | SH150 | |
| 630 | 38 | 20.3 | 81 | 245 | 1000 | SH200 | |
| 810 | 35 | 18.7 | 90 | 225 | 800 | SH200 | |
| 1000 | 57 | 30.5 | 180 | 320 | 500 | SH250 | |

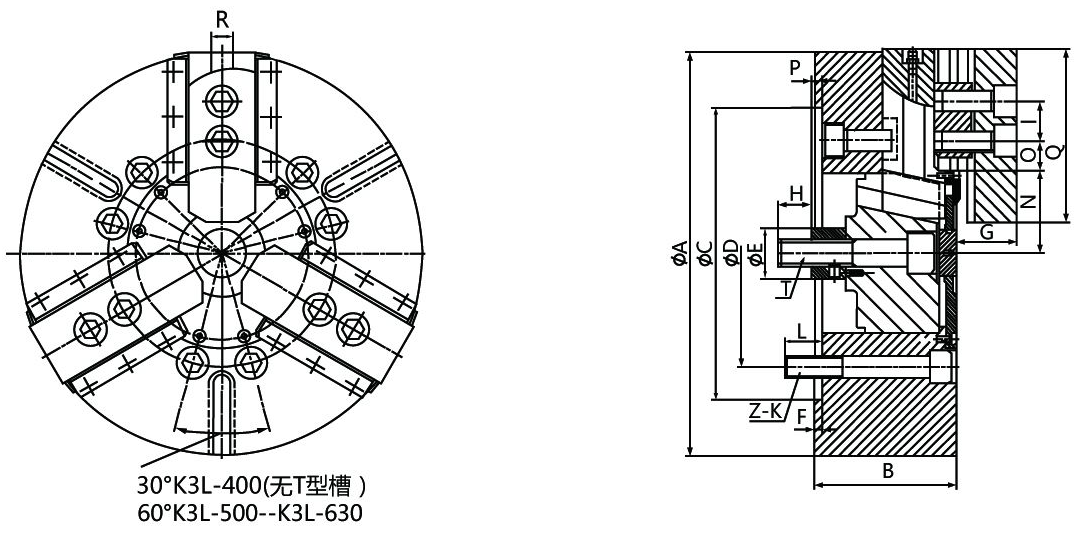

| Size parameters | |||||||||||
| Model | A | B | C | D | E | F | G | H | I | Z-K | |
K3L | 400 | 400 | 125 | 300 | 235 | 60 | 6 | 76 | 57 | 43 | 6-M20 |
| 500 | 500 | 130 | 380 | 330.2 | 60 | 6 | 76 | 52 | 43 | 6-M24 | |
| 630 | 630 | 132 | 380 | 330.2 | 60 | 6 | 76 | 61 | 43 | 6-M24 | |
| 810 | 810 | 135 | 380 | 330.2 | 60 | 6 | 101 | 60 | 60 | 6-M24 | |
| 1000 | 1000 | 180 | 520 | 463.6 | 70 | 8 | 114 | 65 | 60 | 6-M24 | |
| Model | L | N | O | P | Q | R | T | Comb Teeth | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | |||||||
K3L | 400 | 23 | 94.5 | 87.1 | 50 | 25 | 44 | 9 | 160 | 25 | M30 | 1.5*60° |
| 500 | 34 | 108.5 | 99.7 | 88 | 25 | 37 | 4 | 180 | 25 | M30 | 2.5*90° | |
| 630 | 32 | 108.5 | 98.4 | 152 | 25 | 31 | -7 | 180 | 25 | M30 | 2.5*90° | |
| 810 | 37 | 117 | 107.7 | 212 | 33 | 89 | 54 | 225 | 25 | M30 | 2.5*90° | |
| 1000 | 42 | 208.5 | 193.3 | 199 | 37 | 22 | -35 | 240 | 30 | M36 | 3*60° | |
