产品详情
特点：
1.本产品为定心通孔卡盘，适用于加工各种常见机械零件，例如杆类零件。
2.硬爪可更换。
3.使用前请连接法兰。（型号：两爪；三爪；四爪）
产品型号
产品参数
YKDK 三爪大型通孔动力卡盘
1. 本产品为定心通孔卡盘，适用于加工各种常见机械零件，例如杆类零件。
2. 硬爪可更换。
3. 使用前请连接法兰。（型号：两爪；三爪；四爪）
请根据以下参数找到适合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。请留下您的邮箱地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！

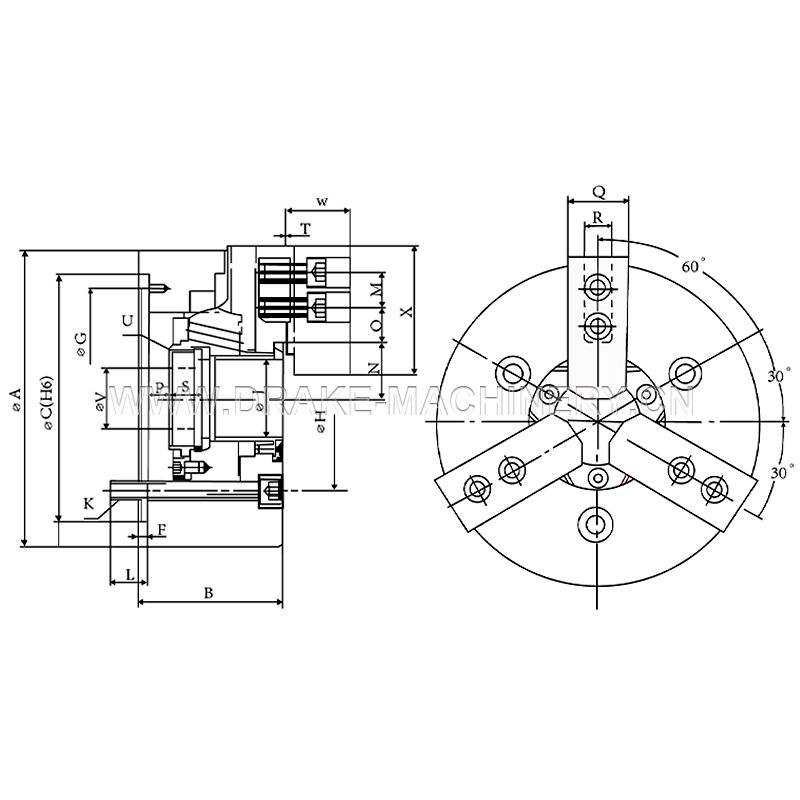

 DIMENSIONS | A (mm) | B (mm) | C(H6) (mm) | F (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N max (mm) |
| TYPE | |||||||||||
| YK3-06DK | 168 | 140 | 140 | 5 | 116 | 104.8 | 52 | 6-M10×1.5P | 15 | 20 | 32.0 |
| YK3-08DK | 210 | 170 | 170 | 5 | 150 | 133.4 | 66 | 6-M12×1.75P | 16 | 25 | 38.7 |
| YK3-10DK | 254 | 220 | 220 | 5 | 190 | 171.4 | 85 | 6-M16×2P | 16 | 30 | 51.0 |
| DIMENSIONS | N min. (mm) | O max. (mm) | O min. (mm) | P max. (mm) | P min. (mm) | Q (mm) | R (mm) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) |
| TYPE | |||||||||||||
| YK3-06DK | 29.25 | 24 | 7 | 11 | -1 | 31 | 12 | 19.0 | 2 | M60×2P | 20 | 37 | 73 |
| YK3-08DK | 35.00 | 30 | 10 | 14.5 | -1.6 | 35 | 14 | 20.0 | 2 | M75×2P | 30 | 39 | 95 |
| YK3-10DK | 46.60 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25.0 | 2 | M95×2P | 40 | 43 | 110 |
| DIMENSIONS | Thru-Hole (DIA.mm) | Plunger Stroke (mm) | Jaw Stroke (DIA.mm) | Max.Speed (min-1) | Max.Pull Force kgf(KN) | Max.Gripping Force kgf(KN) | Matching Cylinder | Gripping Range(mm) | Max.Pressure kgf/cm2(Mpa) | Weigt(kg) | |
| TYPE | Max | Min | |||||||||
| YK3-06DK | 52.0 | 12 | 5.5 | 6000 | 2140(21) | 5700(56) | TK646 | 168 | 13 | 28(2.7) | 12.5 |
| YK3-08DK | 66.0 | 16 | 7.4 | 4800 | 3350(33) | 8350(82) | TK852 | 210 | 16 | 26(2.5) | 22.0 |
| YK3-10DK | 85.0 | 19 | 8.8 | 4200 | 4280(42) | 11000(108) | TK1075 | 254 | 25 | 27(2.6) | 33.6 |
