HAK34系列数控转塔刀架

立即咨询下一款产品

产品详情

HAK34系列卧式数控刀塔采用蜗轮蜗杆传动原理，三面齿联轴器作为精细分度机构，大丝杠夹紧，霍尔元件信号输出。该刀塔旋转平稳、刚度高、噪音低、多工位、防水性能好，是加工复杂零件的最佳选择。

1. 选择刀塔型号时，需确认各项参数。根据零件工序数量和复杂程度选择工位数量。

2. 根据机床型号和切削力选择刀具规格。根据机床切削方向选择前置刀塔或后置刀塔。

3. 卧式刀塔镗刀座安装完成后，根据镗杆尺寸自行镗孔，并做好相应标记。后续安装时，刀具应固定在原位置。

4. 刀具伸出上壳体的距离通常不超过上壳体尺寸的2/3。如超过此限值，请在订货时注明。

5. 刀塔运转时，禁止用手或其他物品触摸，以免造成伤害或损坏。

6. 客户如有特殊要求或参数变更，请提供相关资料并联系我公司。

产品型号

HAK34系列数控转塔刀架

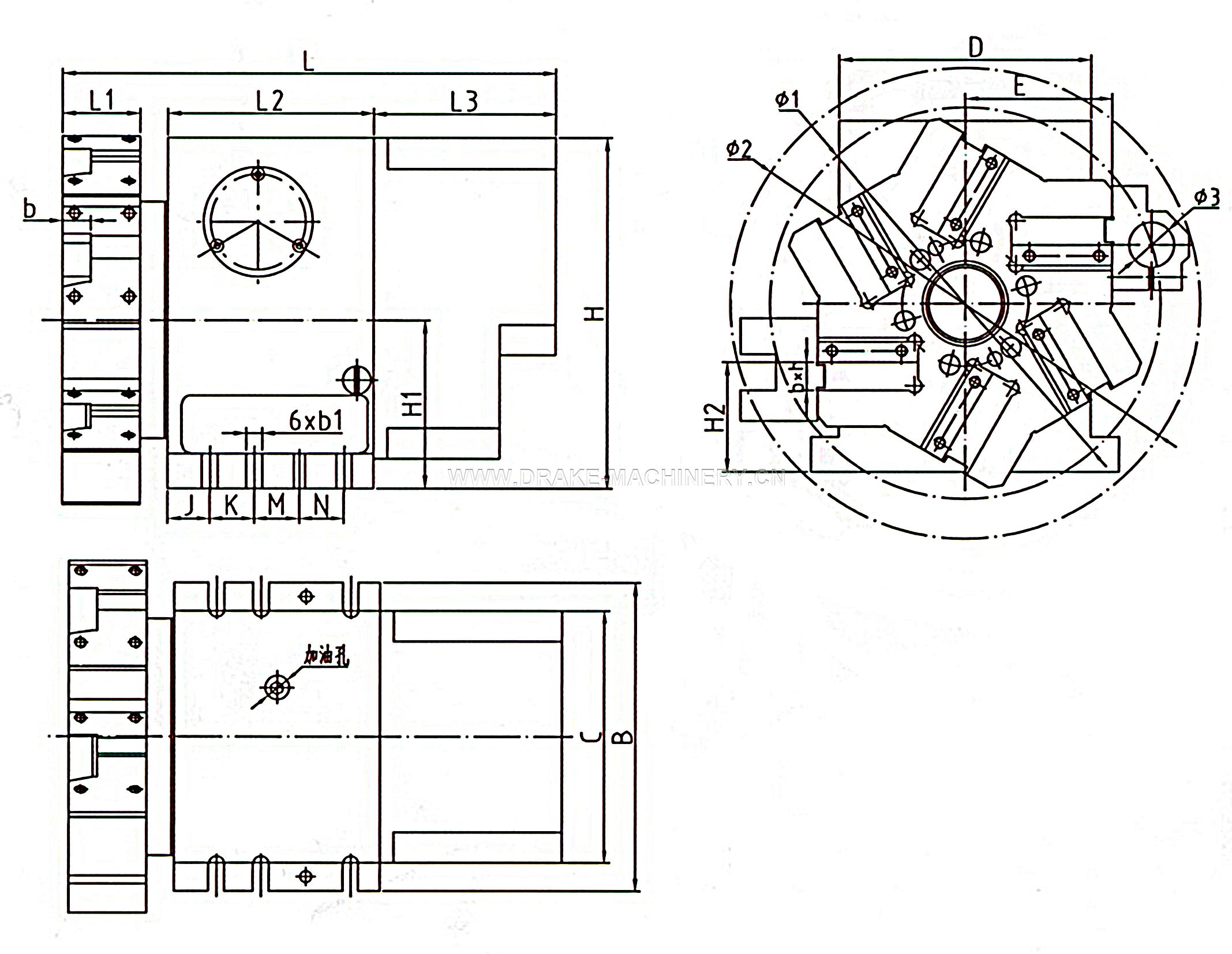

产品参数

Model/Data	Center height (mm)	Station number		Motor power(W)	Max.tangential torque(N·m)	Repeatability accuracy(")	Time of changing tool and lock(s)
Model/Data	Center height (mm)	Station number		Motor power(W)	Max.tangential torque(N·m)	Repeatability accuracy(")	45º	60º
HAK34-CK6132	78	6	8	120	1200	±2	2.8	3
HAK34-CK6140	78	6	8	120	1200	±2	2.8	3
HAK34-CK6163	136	6	8	4N.m	1500	±2	3.2	3.6
