产品详情
1. 大跨度箱体安装尺寸；
2. 锁紧齿轮板气缸结构，锁紧动作更平稳；
3. 齿轮组减速机构，传动系统刚性强；
4. 可定制30bar、50bar、70bar高压冷却；
产品型号
产品参数

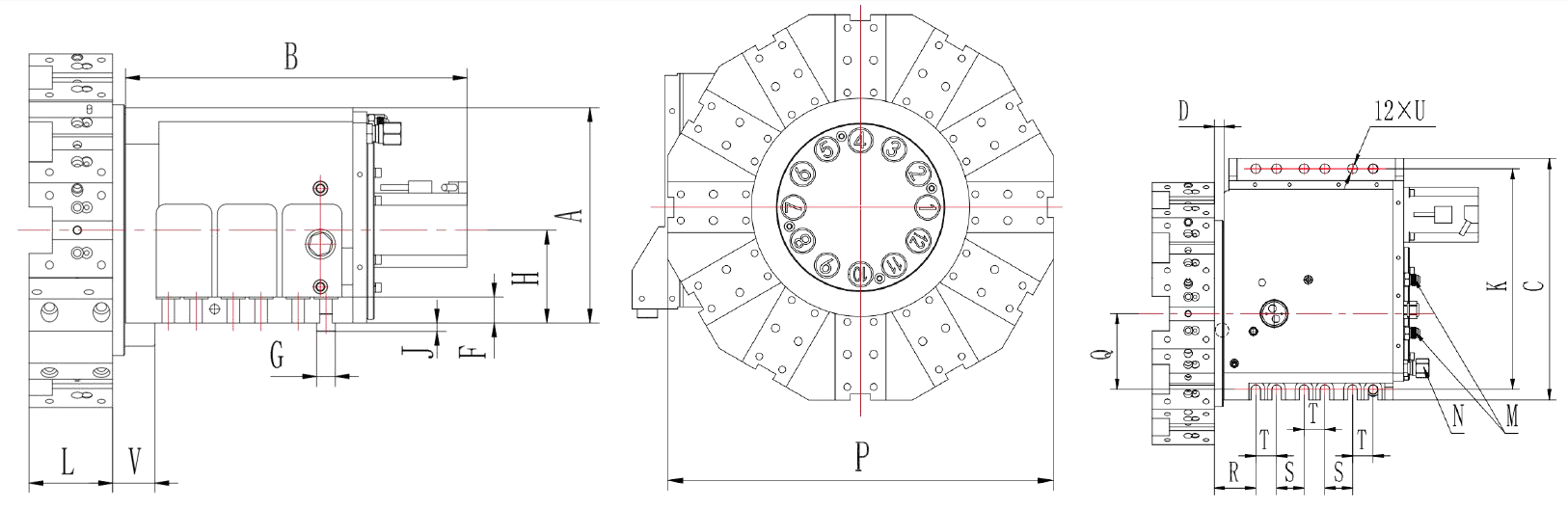

| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||
| H | A | B | C | D | F | G | J | K | L | M | N | Q | R | S | T | U | V | |||||||||||||||||||||||||||||||||||
| ST80 | 80 | 225 | 350 | 312 | 14 | 25 | Φ17 | 7.5 | 290 | 80/90 | PT1/4 | PT1/4 | 95 | 70 | 35 | 35 | 11 | 45 | ||||||||||||||||||||||||||||||||||
| ST100 | 100 | 232 | 368 | 350 | 14 | 28 | Φ20 | 9 | 320 | 90 | PT3/8 | PT3/8 | 110 | 60 | 40 | 30 | 13 | 45 | ||||||||||||||||||||||||||||||||||
| MAIN SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Item | Model | |||||||||||||||||||||||||||||||||||||||||||||||||||
| ST80 | ST100 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Center Height | mm | 80 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Allowed number of tools | 8；12 | 8；12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Time for 45° ratation and clamping | Sec. | 1.1 | 1.4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Time for 180° ratation and clamping | Sec. | 1.4 | 1.9 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Clamping force | kgf | 2800 | 3200 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic working pressure | Mpa | 3.5±0.5 | 3.5±0.5 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Flow rate | L/min | 22 | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Indexing Accuracy | ±4″ | ±4″ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Accuracy of repeatability | ±1.6 ″ | ±1.6 ″ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Net weight(without tool disc) | kg | 68 | 88 | |||||||||||||||||||||||||||||||||||||||||||||||||
