产品详情

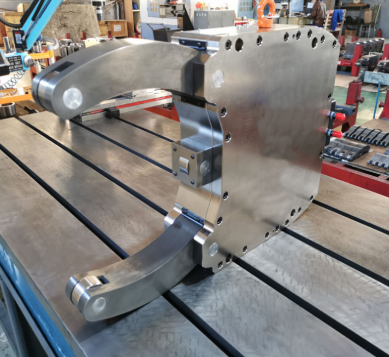

HY420B液压中心架使用的是数控车床液压系统，而该系统同液压机、磨床、工程机械液压系统相比有其特定之处,
主要完成加工零件所需的一些辅助动作。数控车床液压系统所承担的辅助动作所需力及流量变化较小,
主要负载是提供加工零件的夹紧力、顶紧力以及刀盘的锁紧力和一些油缸换位动作及大倾斜角度拖板的平衡。
实际上，在车床上使用的数控车床液压中心架多为摩擦支撑式和滚轮式，这些都是需要动手调节的，
要手动将中心架的三个支承爪调节到一个圆周上。这种方式也是有缺点的，像是使用时较为繁琐、精度上存在误差等。
而实际操作时，这种定心方式并不十分可靠，往往依赖于操作人员的操作经验与感觉。
随着数控车床液压中心架使用的频率越来越高，这类产品的生产厂家也越来越多，
我公司作为有多年从业经验的老企业，在产品的生产和研发上有着独特的技巧。
产品型号
产品参数

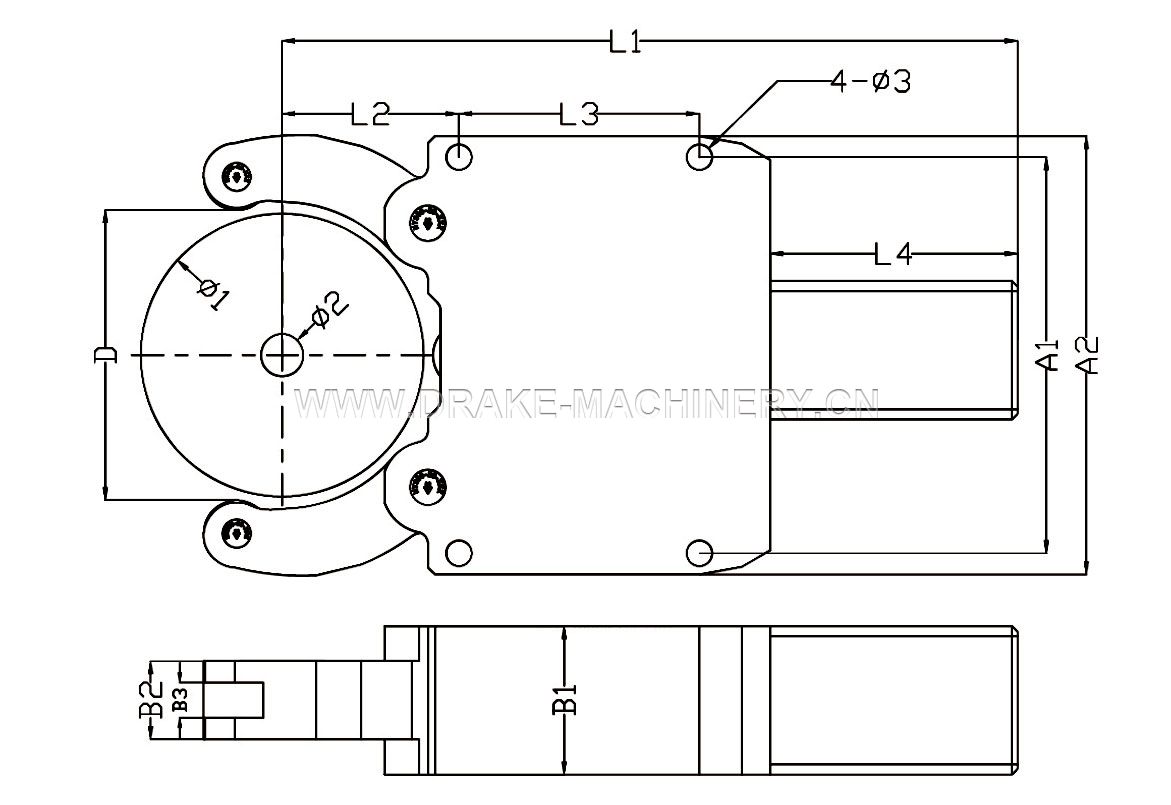

| HY-B(C) series center stand specifications, dimensions and technical performance parameters | |||||||||
| Model | HY115B | HY170B | HY220B | HY260B | HY310B | HY350B | HY420B | HY520C | HY650C |
| Clamping diameter range | φ15-φ115 | φ20-φ170 | φ40-φ220 | φ35-φ260 | φ50-φ310 | φ75-φ350 | φ115-φ420 | φ150-φ520 | φ250-φ650 |
| L1(mm) | 279 | 394 | 479 | 517 | 550 | 600 | 648 | 658 | 798 |
| L2(mm) | 83 | 116 | 136 | 157 | 177 | 229 | 258 | 278 | 403 |
| L3(mm) | 92 | 160 | 202 | 230 | 270 | 240 | 270 | 315 | 300 |
| L4(mm) | 55 | 60 | 60 | 60 | 30 | 30 | 30 | 30 | 35 |
| A1(mm) | 190 | 258 | 341 | 360 | 400 | 461 | 440/475 | 560/680 | 750/625 |
| A2(mm) | 215 | 285 | 372 | 392 | 442 | 499 | 510 | 750 | 812 |
| B1(mm) | 85 | 95 | 110 | 110 | 125 | 125 | 136 | 155 | 175 |
| B2(mm) | 45 | 55 | 60 | 60 | 75 | 75 | 72 | 95 | 95 |
| B3(mm) | 15 | 25 | 25 | 25 | 29 | 29 | 29 | 32 | 32 |
| φ1(mm) | 115 | 170 | 220 | 260 | 310 | 350 | 420 | 520 | 650 |
| φ2(mm) | 15 | 20 | 40 | 35 | 50 | 70 | 115 | 150 | 250 |
| φ3(mm) | 14 | 18 | 18 | 22 | 22 | 22 | 22 | 22 | 26 |
| D(mm) | 118 | 176 | 226 | 268 | 311 | 355 | 420 | 520 | 655 |
| Working Pressure (MPa) | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 | 0.5-10 |
| Working Range Centering Accuracy | 0.03 | 0.04 | 0.05 | 0.05 | 0.06 | 0.06 | 0.07 | 0.08 | 0.09 |
| Repeat | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| Net Weight (kg) | 23 | 48 | 88 | 94 | 138 | 168 | 198 | 318 | 438 |
