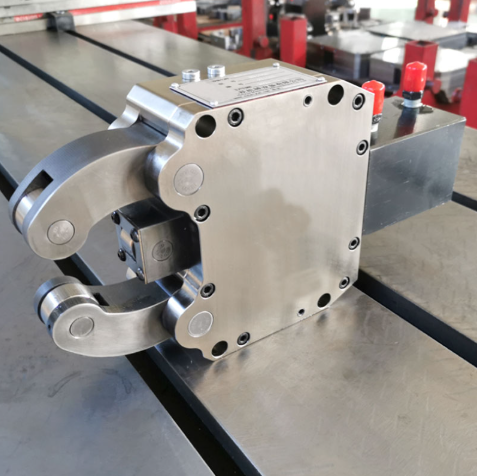

HY100A中心架包括夹紧装置，用于夹紧待加工的轴类工件支撑件，其能沿所述机床的导轨相对于所述机床的主轴箱往复移动安装孔，
其设置于所述支撑件轴，其套装于所述安装孔内并与所述机床的主轴共轴，其一端设置有与所述夹紧装置连接的连接结构轴能绕自身轴线旋转。
它不以精加工后的外圆进行定位，其不会拉伤工件表面，其加工右端大螺距螺纹时刚性好，加工部位圆度误差小。
在机械制造中，经常需要对细长轴类零件进行外圆、内孔、两端型线以及螺纹加工。
在传统外圆车削加工中，一般采用一夹一顶的装夹方式夹持工件，为了增加工件刚性，
一般用机床中心架支撑工件的中间部位,在加工两端型线、内孔及内螺纹等部分时，
一般采用一端夹持另一端中心架支撑的装夹方式进行两端的加工。
作为厂家，我公司还提供机床中心架改造服务，保证让您满意。
产品型号
产品参数

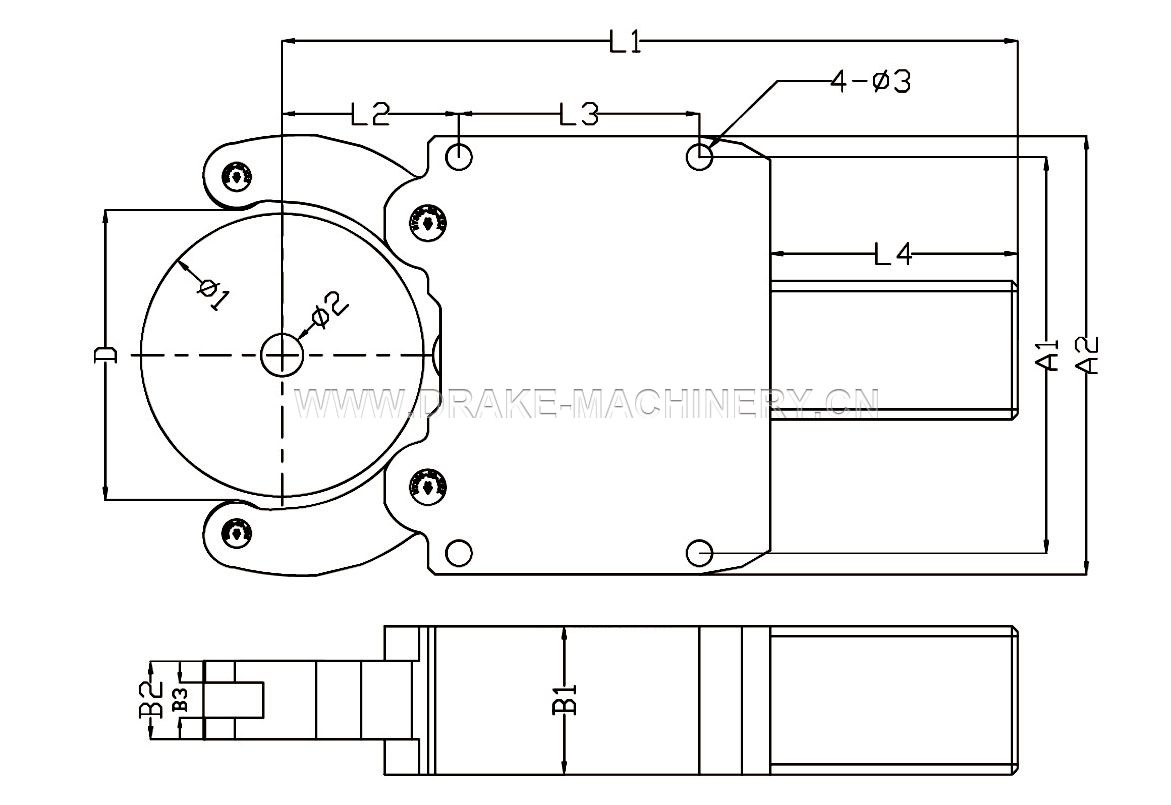

| HY-A series center stand specifications, dimensions and technical performance parameters | ||||||||||
| Model | HY65A | HY100A | HY150A | HY200A | HY260A | HY280A | HY310A | HY350A | HY420A | HY520A |
| Clamping diameter range | φ5-φ65 | φ10-φ100 | φ20-φ155 | φ30-φ200 | φ35-φ260 | φ40-φ280 | φ50-φ310 | φ70-φ350 | φ115-φ420 | φ150-φ520 |
| L1(mm) | 231 | 314 | 441 | 520 | 665 | 670 | 743 | 798 | 908 | 948 |
| L2(mm) | 54 | 68 | 104 | 125 | 157 | 161 | 177 | 229 | 258 | 278 |
| L3(mm) | 53 | 100 | 150 | 170 | 230 | 230 | 270 | 240 | 265 | 315 |
| L4(mm) | 94 | 110 | 148 | 175 | 208 | 208 | 228 | 235 | 260 | 290 |
| A1(mm) | 134 | 170 | 240 | 280 | 360 | 360 | 400 | 461 | 440/475 | 560/680 |
| A2(mm) | 150 | 188 | 265 | 310 | 392 | 392 | 442 | 449 | 510 | 750 |
| B1(mm) | 65 | 80 | 95 | 105 | 110 | 110 | 125 | 125 | 135 | 155 |
| B2(mm) | 32 | 40 | 45 | 55 | 60 | 60 | 75 | 75 | 75 | 95 |
| B3(mm) | 15 | 19 | 20 | 25 | 25 | 25 | 29 | 29 | 29 | 32 |
| φ1(mm) | 65 | 100 | 155 | 200 | 260 | 280 | 310 | 350 | 420 | 520 |
| φ2(mm) | 5 | 10 | 20 | 30 | 35 | 40 | 50 | 70 | 115 | 150 |
| φ3(mm) | 12 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 22 | 22 |
| D(mm) | 67 | 102 | 156 | 205 | 268 | 280 | 311 | 355 | 421 | 520 |
| Working Pressure (MPa) | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-3 | 0.5-3 | 0.5-3.5 | 0.5-3.5 | 0.5-5 | 0.5-5 |
| Working Range Centering Accuracy | 0.02 | 0.05 | 0.04 | 0.05 | 0.05 | 0.06 | 0.06 | 0.06 | 0.07 | 0.08 |
| Repeat | 0.01 | 0.01 | 0.01 | 0.1 | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| Net Weight (kg) | 7 | 20 | 46 | 69 | 106 | 106 | 158 | 186 | 216 | 328 |
