YK3-D-JAW 强力卡盘液压中空大行程

立即咨询下一款产品

产品详情

特点：

1. 专利产品，垂直条形。

2. 内置气缸结构，安装方便。

3. 此卡盘适用于加工中心、钻床和铣床。

4. 有两爪和四爪两种规格可选。

产品型号

产品参数

三爪中空大行程卡盘

1.曲柄式三爪超大车通孔，超长卡爪行程。

2.滑动面经硬化处理和精密研磨，并直接润滑。

3.安装和连接方式与中空夹头相同，无需更换拉杆即可互换。

4.高刚性结构，夹紧精度高。

请根据以下参数找到适合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。请留下您的电子邮件地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！

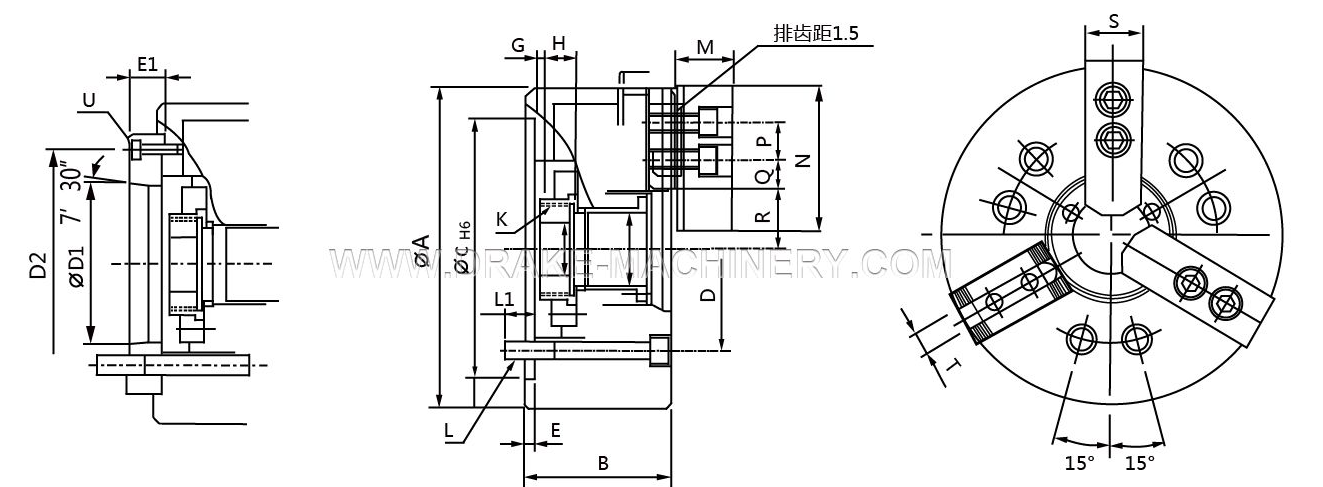

DIMENSIONS	wedge strok e（mm)	Jaw stroke (diameter)（mm）	maximum allowable thrust（kgf）	maximum clamping force（kgf)	maximum oil pressure（kgf）	maximum speed （r.p.m)	weight （kg)	Inertia（kg.m2)	Compatible cylinder	Outer diameter clamping range（mm)
YK3-05D	12	18	1590	1750	23	4200	7.2	0.063	TK1036	Φ10-Φ138
YK3-06D	13	26	2400	2650	27	3600	14.8	0.063	1246	ø10-ø168
YK3-08D	16	28	3500	4150	26	3000	24.1	0.175	1552	ø10-ø210
YK3-10D	22	32	4870	5700	27	2400	43.5	0.347	1075	ø18-ø254
