产品详情
产品特性：
① 此夹头使用内橡胶筒夹，防尘，防铁削。本体精度 0.005mm 以内，夹持精度 0.015mm 以内。
② 热处理钢一体成型之结构体，轴承无负荷，转速高、寿命长、温升低。
③ 双向作动力，强制开启筒夹、决不卡料。气源中断时，夹头呈自锁状态。
④ 直接法兰连接于主轴，安装方便快捷，通过三点组合气阀可连接机床系统控制。
⑤ 快速更换筒夹以方便产品更换，筒夹不后缩，可正常控制工件长度。
产品适用性：
① NC 车床、车床、磨床、分度盘、CNC 第 4/5 轴用回转夹具。
② 批量工件的车削加工。
产品型号
产品参数

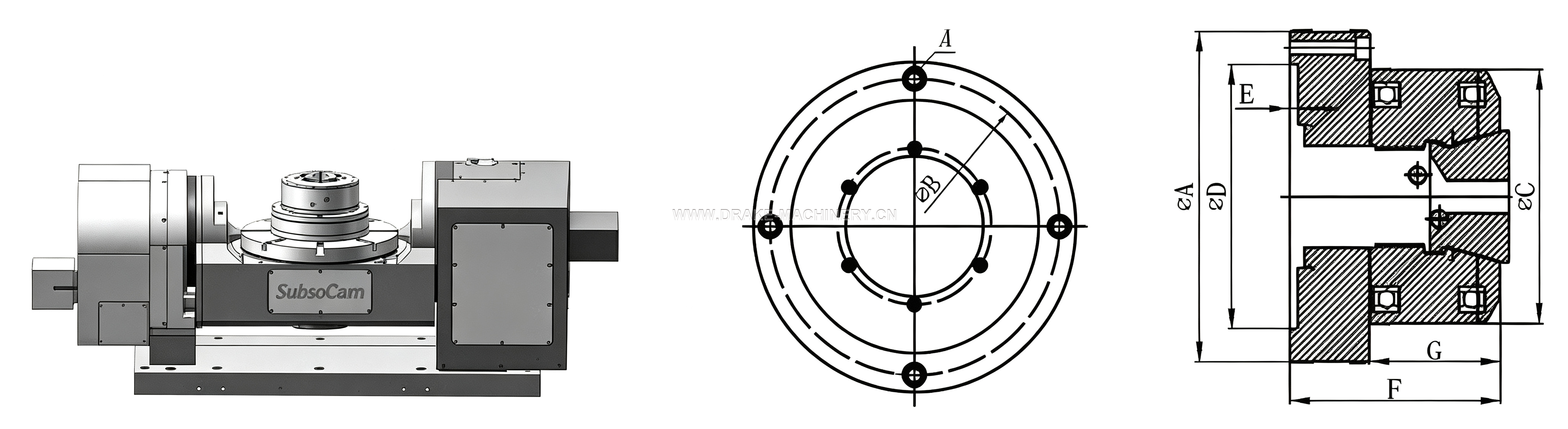

| DIMENSIC /TYPE | Product Specifications | |||||||||||||||
| A | B | C | D | E | F | G | J | Maximum Speed rpm/min | Piston Stroke mm | Clamping Stroke mm | Maximum Torque N.m | Operating Air Pressure | Clamping Range | Collet Type | Clamping Method | |
| JAB-HBG32 | φ170 | φ147 | φ118 | φ130 | 5 | 115 | 61 | 4-M8 Counterbore | 3000 | 4 | 1.5-2 | 35 | 3-8 | φ5-32 | SK32 | Pull-back |
| JAB-HBG42 | φ180 | φ160 | φ134 | φ140 | 5 | 115 | 69 | 4-M8 Counterbore | 2500 | 4 | 1.5-2 | 20 | 3-8 | φ5-42 | SK42 | Pull-back |
| JAB-HBG52 | φ200 | φ180 | φ154 | φ160 | 5 | 127 | 79 | 4-M8 Counterbore | 2500 | 4 | 1.5-2 | 25 | 3-8 | φ5-52 | SK52 | Pull-back |
| JAB-HBG65 | φ210 | φ190 | φ175 | φ170 | 5 | 125 | 73 | 4-M8 Counterbore | 2000 | 4 | 1.5-2 | 35 | 3-8 | φ5-65 | SK65 | Pull-back |
