产品详情
产品特点：
● JA系列是一款高性能双活塞旋转气缸产品
● 提供强劲的双活塞推力/拉力，且漏气量极小
● 专为驱动数控三爪或管夹头而设计
● 旋转气缸通过气压驱动前切屑。
● 气压旋转气缸高速运转时，缸体不会发热。
● 气源中断，工件不会脱落，设有自锁功能
● 型号“D”为后推式，“P”为前推式
产品应用：
● 最大孔径为∮42
● 采用后法兰连接安装
● 常用于中小型数控车床的后置式驱动器配置
● 比传统机床的驱动器更简洁、快捷。
● 活塞行程设计可加大至25mm

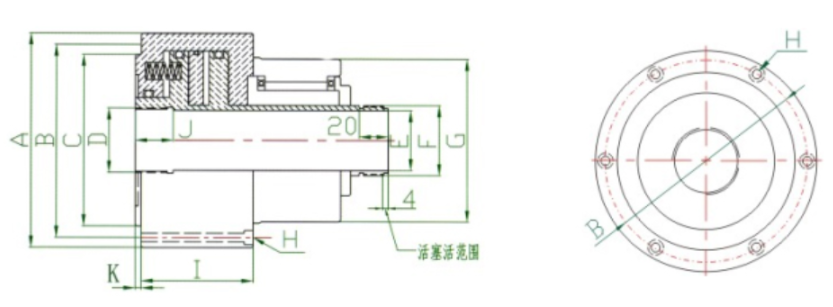

产品型号
产品参数
| Product Model | Product Parameterss | |||||||
| A | B | C | D | E | F | G | H | |
| JA42D(P) | ∮175 | ∮159 | ∮140 | M55*2.0 | ∮42.2 | M49*1.5 | ∮114 | 6-M8 |
| JA42D(P)-150D | ∮150 | ∮136 | ∮120 | M45*2.0 | ∮42.2 | M49*1.5 | ∮114 | 6-M6 |
| JA42D(P)-150S | ∮150 | ∮136 | ∮120 | M45*2.0 | ∮42.2 | M49*1.5 | ∮114 | 6-M6 |
| Product Model | Product Parameterss | |||||||
| I | J | K | Maximum tension | Use high | Maximum speed | Piston stroke | Weight | |
| pressure | rpm/min | |||||||
| JA42D（P) | 77 | 28 | 5 | 2000kgf | 3-8kg/cm2 | 4000 | 4mm | 8.5kg |
| JA42D(P)-150D | 47 | 26 | 4 | 850kgf | 3-8kg/cm2 | 4000 | 4mm | 6.2kg |
| JA42D（P)-150S | 77 | 26 | 4 | 1650kgf | 3-8kg/cm2 | 4000 | 4mm | 7.6kg |
以上产品数据仅供参考，可根据工件需求进行更改。可根据工件及加工需求，定制各种非标产品。
■ 产品持续改进，本目录参数如有变更，请咨询我公司。最终确认参数以最终确认参数为准！
