产品详情
产品特点：
● 加热钢加工钢采用分体式结构，轴承无过载、高速、长寿命、低温升。
● 双向动力，强制打开管夹，无卡死。气源中断时，管夹自锁。
● 法兰直接连接主轴，安装方便快捷。三点组合气阀可连接机床控制系统。
● 快速更换管夹，方便产品更换。
● JAB-W20/25 本体精度在 0.005mm 以内，可调夹持精度在 0.005mm 以内。
● JAW-25 本体精度在 0.005mm 以内。
产品应用：
● 数控车床、车床、磨床、分度盘、4/5 轴
● 精密工件、精密工具车的车削、磨削加工。

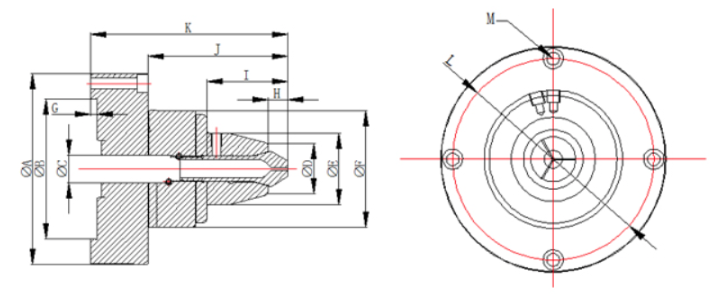

产品型号
产品参数
| Product Model | Product Parameters | ||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |
| JAB-W20 | 150 | 110 | 22 | 40 | 56 | 92 | 5 | 16 | 64 | 110 | 155 |
| JAB-W25 | 170 | 130 | 25 | 40 | 56 | 92 | 5 | 25 | 84 | 131 | 176 |
| JAW-25 | 109 | 70 | 25 | 40 | 47 | 86 | 5.5 | 20 | 45 | 92 | 132 |
| Product Model | Product Parameters | ||||||||||
| L | M | Maximum speed | Piston stroke | Clamping stroke | Maximum torque | Drive method | Clamping range | Using bobbins | Weight kg | Use pressure | |
| mm | mm | N.m | |||||||||
| JAB-W20 | 134 | 4-M8 | 4000 | 2 | 0.5 | 12N.m | Air pressure | ∮3-14 | W20 | 5.5 | 3-8kg/cm2 |
| JAB-W25 | 154 | 4-M8 | 4000 | 2 | 0.5 | 15N.m | Air pressure | ∮5-19 | W25 | 6.5 | 3-8kg/cm2 |
| JAW-25 | 98 | 8-M5 | 4000 | 3 | 0.5 | 15N.m | Air pressure | ∮5-19 | W25 | 6.5 | 3-8kg/cm2 |
