产品详情
三齿轮定位内置电机，外形美观，凸轮锁式，换刀快捷。适用于C6132以上各种车床。
产品型号
产品参数

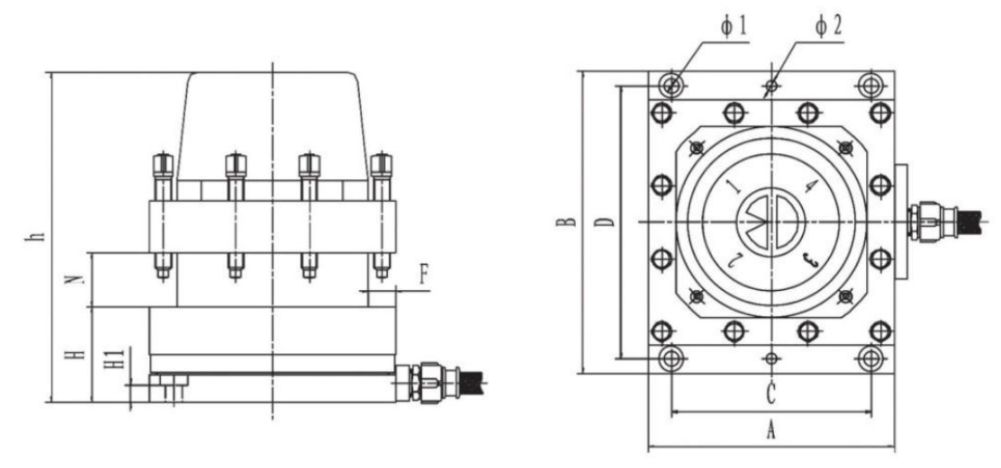

| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | H1 | h | A | B | C | D | F | N | Φ1 | Φ2 | ||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-70/ 180 | 70 | 9 | 242 | 180 | 222 | 146 | 200 | 20 | 40 | 11 | Φ8 Taper pin hole | |||||||||||||||||||||||||||||||||||||||||||
| TLDB4-81/200 | 81 | 12 | 248 | 200 | 245 | 168 | 220 | 25 | 52 | 13 | Φ10 Taper pin hole | |||||||||||||||||||||||||||||||||||||||||||
| TLDB4- 120/240 | 120 | 27 | 342 | 240 | 286 | 200 | 262 | 32 | 60 | 13 | Ф13 Mounting holes | |||||||||||||||||||||||||||||||||||||||||||
| MAIN SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | Changing tool time | Max allowable torque | Repeatability accuracy (mm) | Motor power (w) | Motor speed (r/min) | Net weight (kg) | ||||||||||||||||||||||||||||||||||||||||||||||||
| 90° | Mq | Ms/Mx | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-70/ 180 | 1.6 | 1100 | 500 | ﹤0.005 | 90 | 1400 | 29 | |||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4-81/200 | 1.6 | 1400 | 600 | ﹤0.005 | 120 | 900 | 41 | |||||||||||||||||||||||||||||||||||||||||||||||
| TLDB4- 120/240 | 2.5 | 3000 | 1100 | ﹤0.005 | 250 | 900 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||
