产品详情
1. 刀盘转位采用伺服电机，分度精度高，换刀速度快，支持双向转位和就近选刀。
2. 采用高精度三齿端面联轴器和液压夹紧装置，分度精度高，夹紧可靠，适合重切削。
3. 精密减速机构设计，降低噪音，承受高扭矩负载。
4. 可根据特殊需求生产4工位、6工位、8工位、12工位或更多工位的刀塔。
5. 可定制30bar、50bar、70bar高压冷却。
产品型号
产品参数

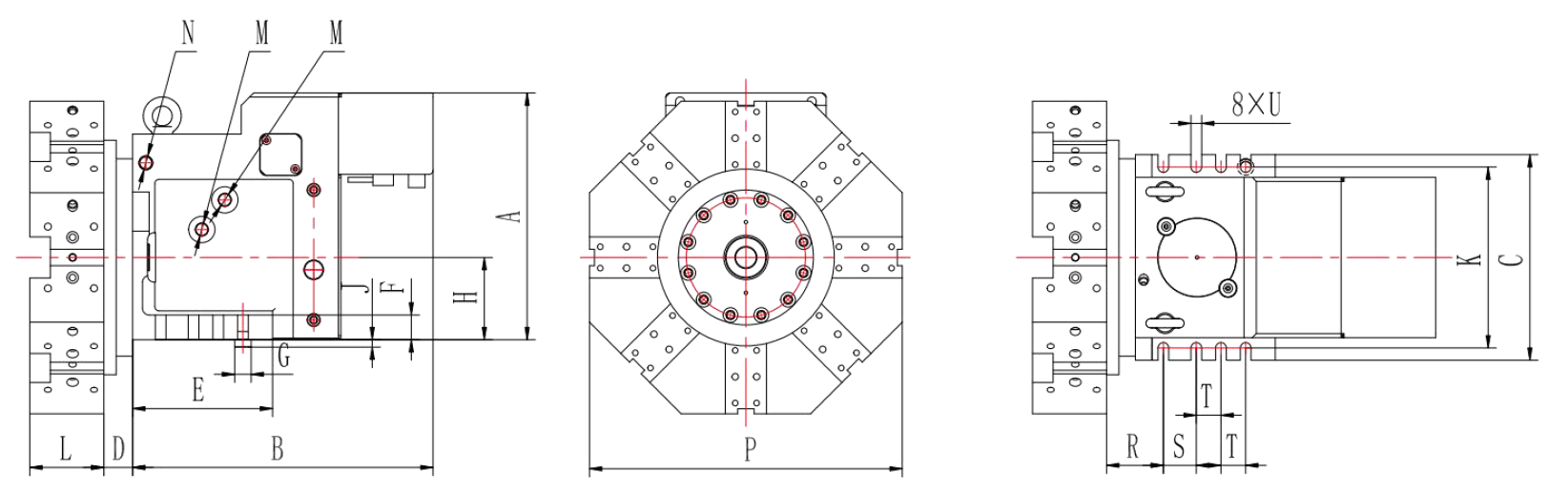

| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||
| H | A | B | C | D | E | F | G | J | K | L | M | N | R | S | T | U | ||||||||||||||||||||||||||||||||||||
| SLT63A | 63 | 225 | 380 | 185 | 34 | 135 | 20 | Φ15 | 7.5 | 165 | 55/65 | PT1/4 | PT1/4 | 24 | 30 | 30 | 11 | |||||||||||||||||||||||||||||||||||
| SLT80A | 80 | 260 | 390 | 210 | 35 | 140 | 25 | Φ17 | 7.5 | 190 | 80/90 | PT1/4 | PT1/4 | 25 | 32 | 32 | 11 | |||||||||||||||||||||||||||||||||||
| SLT100A | 100 | 300 | 400 | 250 | 43 | 170 | 30 | Φ20 | 9 | 220 | 90 | PT3/8 | PT3/8 | 34 | 40 | 30 | 13 | |||||||||||||||||||||||||||||||||||
| SLT125A | 125 | 330 | 415 | 310 | 52 | 190 | 35 | Φ26 | 9 | 280 | 90 | PT3/8 | PT3/8 | 30 | 44 | 43 | 17 | |||||||||||||||||||||||||||||||||||
| MAIN SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Item | Model | |||||||||||||||||||||||||||||||||||||||||||||||||||
| SLT63A | SLT80A | SLT100A | SLT125A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Center Height | mm | 63 | 80 | 100 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||
| Allowed number of tools | 8 | 8； 12 | 8； 12 | 8； 12 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Time for 45° ratation and clamping | Sec. | 0.9 | 1.1 | 1.4 | 1.8 | |||||||||||||||||||||||||||||||||||||||||||||||
| Time for 180° ratation and clamping | Sec. | 1.2 | 1.4 | 1.9 | 2.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Clamping force | kgf | 1200 | 2800 | 3200 | 5200 | |||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic working pressure | Mpa | 3.5±0.5 | 3.5±0.5 | 3.5±0.5 | 3.5±0.5 | |||||||||||||||||||||||||||||||||||||||||||||||
| Flow rate | L/min | 20 | 22 | 25 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||
| Indexing Accuracy | ±4″ | ±4″ | ±4″ | ±4″ | ||||||||||||||||||||||||||||||||||||||||||||||||
| Accuracy of repeatability | ±1.6″ | ±1.6 ″ | ±1.6 ″ | ±1.6 ″ | ||||||||||||||||||||||||||||||||||||||||||||||||
| Net weight(without tool disc) | kg | 50 | 68 | 88 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||
| Model | SLT63A | SLT80A/ST80 | SLT100A/ST100 | SLT125A | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Opposites side | 8 work stations | 228 | 270 | 330 | 390 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 248 | 300 | 350 | 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 330 | 380 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 work stations | 270 | 340 | 380 | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 320 | 370 | 480 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 330 | 420 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Boring Tool | Φ20 | Φ25 | Φ32 | Φ32 | Φ40 | Φ32 | Φ40 | Φ50 | Φ40 | Φ50 | ||||||||||||||||||||||||||||||||||||||||||||
| O.D Tool |  20 | 25 | 25 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Facing Tool | 20 | 25 | 25 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Servo Turret Dimension | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| `P Opposite edge of cutterhead | A Outside diameter/end square | B Outside diameter/end square | C Outside diameter/end square | D Outside diameter/end square | E Outside diameter/end square | F Outside diameter/end square | G Outside diameter/end square | |||||||||||||||||||||||||||||||||||||||||||||||
| SLT63A | 8 work stations | 228 | 20 | Φ25 | 25 | Φ278 | Φ325 | Φ172 | Φ187 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 work stations | 270 | 20 | Φ25 | 25 | Φ320 | Φ366 | Φ120 | Φ140 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT80A/ST80 | 8 work stations | 270 | 25 | Φ40 | 35 | Φ340 | Φ406 | Φ204 | Φ220 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 work stations | 340 | 25 | Φ40 | 30 | Φ400 | Φ466 | Φ154 | Φ167 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT100A/ST100 | 8 work stations | 330 | 25 | Φ40 | 30 | Φ390 | Φ456 | Φ277 | Φ258 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 work stations | 380 | 25 | Φ40 | 30 | Φ440 | Φ506 | Φ175 | Φ187 | ||||||||||||||||||||||||||||||||||||||||||||||
| SLT125A | 8 work stations | 450 | 32 | Φ50 | 40 | Φ530 | Φ606 | Φ327 | Φ355 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 work stations | 450 | 32 | Φ50 | 40 | Φ530 | Φ606 | Φ207 | Φ244 | ||||||||||||||||||||||||||||||||||||||||||||||
