产品详情
它具有内置动力缸，可从侧面供给空气以进行夹紧和松开，无需拉杆结构，并且可与钻床、铣床和加工中心等机器一起使用。
产品型号
产品参数
根据以下参数，找到符合您需求的数控动力卡盘型号。作为领先的数控动力卡盘制造商，如果您在选型、价格或技术方面有任何疑问，请随时联系我们。请留下您的电子邮件地址和咨询，我们的专业团队将尽快与您联系，为您提供专业的帮助！
| Performance Parameters | |||||||
| Specifications | Jaw stroke t(Diameter) | Max.gripping force (kN) | Max.bracing force (kN) | Allowable pressure（Mpa） | Clamping range | Bracing range | Net weight (kg) |
| QS3-04L | 3.7 | 14 | 7.4 | 0.4~0.8 | 2-115 | 15-120 | 8.2 |
| QS3-05L | 3.2 | 21.2 | 11.5 | 0.4~0.8 | 2-130 | 20-140 | 12 |
| QS3-06L | 3.7 | 36.5 | 19.3 | 0.4~0.8 | 2-170 | 20-180 | 17.6 |
| QS3-08L | 4.2 | 53.8 | 30.7 | 0.4~0.8 | 5-210 | 20-240 | 27.6 |
| QS3-10L | 4.8 | 73.2 | 46.9 | 0.4~0.8 | 10-260 | 30-280 | 40 |
| QS3-12L | 8.5 | 116.6 | 78.3 | 0.4~0.8 | 10-350 | 40-360 | 81 |
| QS3-15L | 11.5 | 158.2 | 102.9 | 0.4~0.8 | 15-420 | 50-430 | 160 |

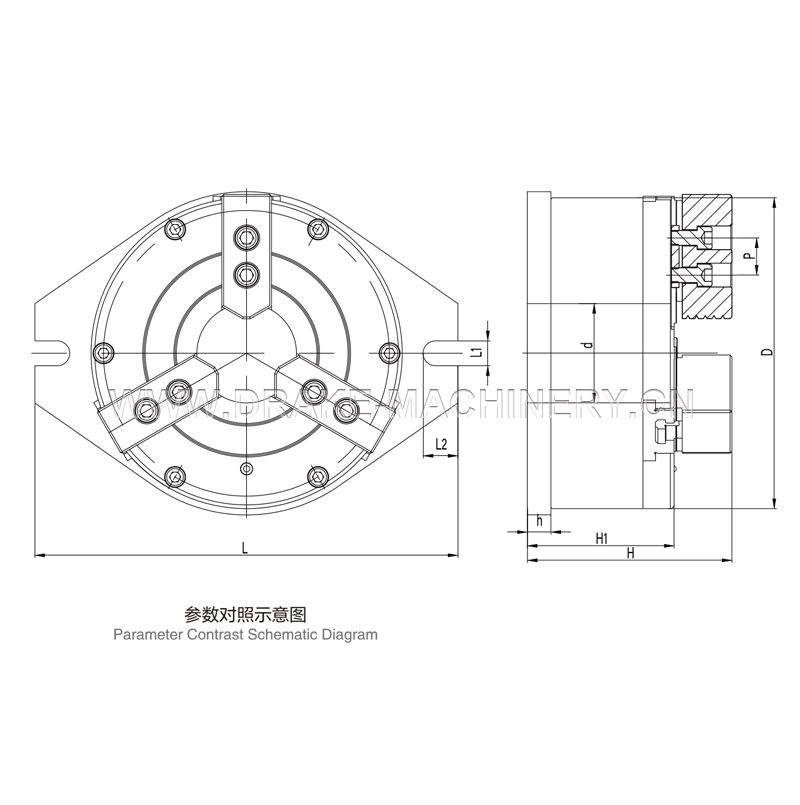

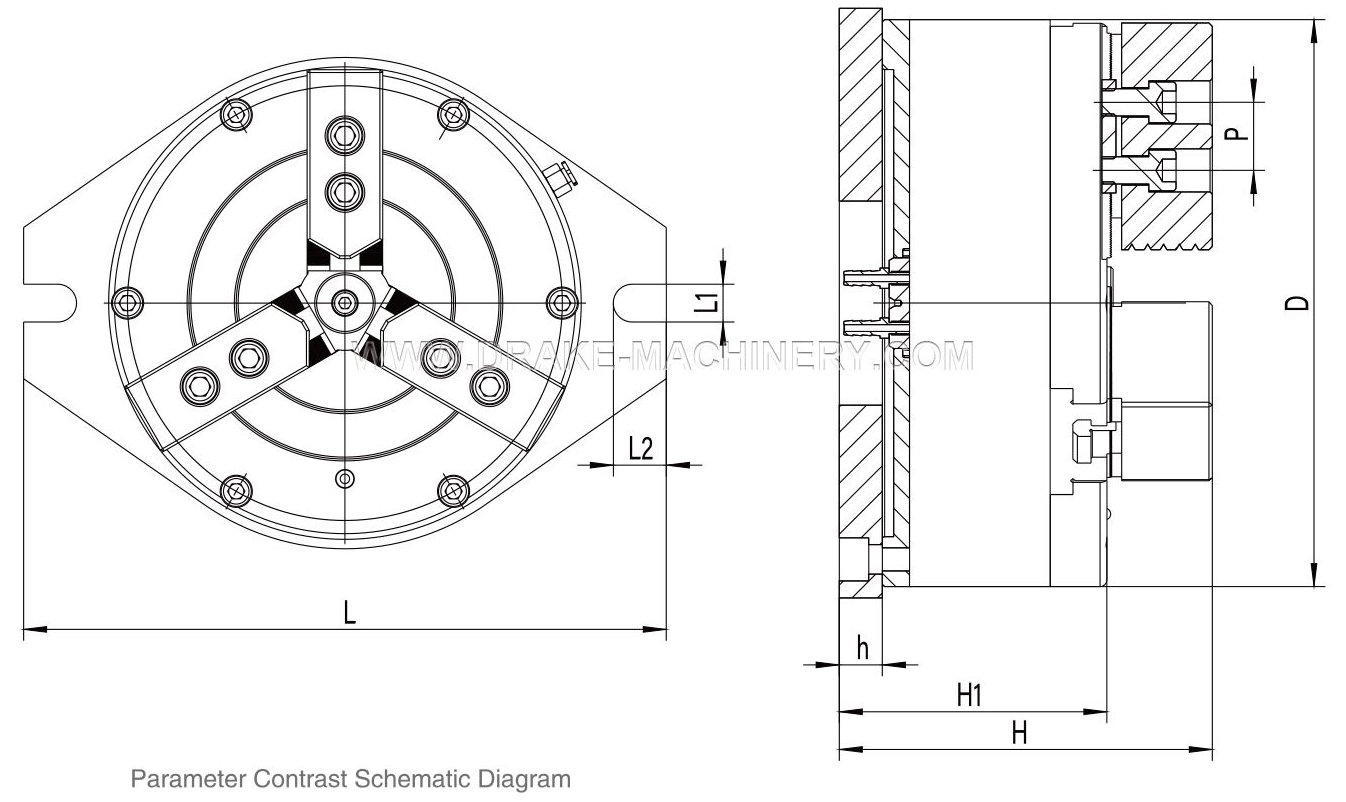

| Size paramaters | ||||||||||
| Specifications | D | L | L1 | L2 | H | H1 | h | p | Power wedge tooth profile | Jaw model |
| QS3-04L | 115 | 165 | 13 | 18.5 | 125 | 100 | 19 | 16 | 1x53° | HC04 |
| QS3-05L | 135 | 205 | 18 | 24 | 142 | 111 | 19 | 18 | 1x53° | HC05 |
| QS3-06L | 172 | 238 | 20 | 28 | 148 | 112 | 19 | 20 | 1x53° | HC06 |
| QS3-08L | 210 | 290 | 20 | 28 | 152 | 116 | 19 | 25 | 1x53° | HC08 |
| QS3-10L | 250 | 340 | 20 | 28 | 164 | 118 | 19 | 30 | 1x53° | HC10 |
| QS3-12L | 324 | 415 | 20 | 28 | 202 | 141 | 25 | 32 | 1.5x60° | HC12 |
| QS3-15L | 400 | 500 | 20 | 28 | 242 | 171 | 30 | 40 | 1.5x60° | - |
| 注：以上数字为标准参数。我们还可以根据客户的特殊要求设计产品。 | ||||||||||
