产品详情
● 后拉式，适配CHC：NGT-60T/105T气缸夹
● 旋转精度≤0.003mm
● 重复夹持精度≤0.02mm
● 最高使用转速：6000rpm/min
产品型号
产品参数

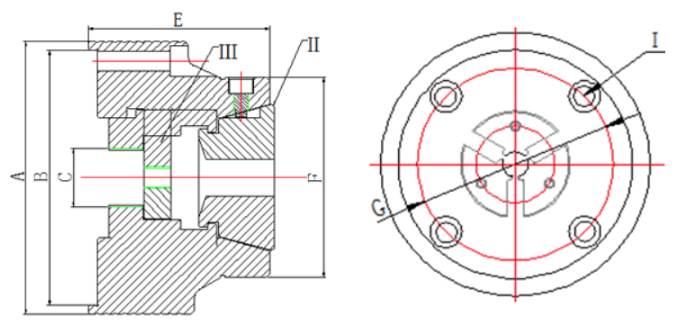

| Product Model | Product Parameters | |||||||||
| Connection mode | A | B | C | E | F | G | I | Ⅱ | Ⅲ | |
| (Flexible bobbin clamp) | ||||||||||
| JB-NGT32 | Straight Port | φ150 | φ140 | M32*1.5 | 100 | φ110 | φ104.8 | 4-M10 | NGT-60T | Locating block |
| A2-5 | φ150 | φ82.563 | M32*1.5 | 115 | φ110 | Countersunk head | ||||
| JB-NGT72 | Straight Port | φ180 | φ170 | M32*1.5 | 108.5 | φ130 | φ133.4 | 4-M12 | NGT-105T | Locating block |
| A2-6 | φ180 | φ106.375 | M32*1.5 | 123.5 | φ130 | Countersunk head | ||||
■ 以上产品数据仅供参考，可根据工件需求进行更改。可根据工件及加工需求，定制各种非标产品。
■ 产品持续改进，本目录参数如有变更，请咨询我公司。最终确认参数以最终确认参数为准！
